ZW32-12 室外真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年,专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工,其中包括22名研发人员和一支经验丰富的工程师团队,致力于创新和品质。公司拥有5,200平方米的厂房,配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台,集成式杆装重合器年产能达6,000台。
我们已获得ISO9001(质量管理体系)、ISO14001:2015(环境管理体系)和ISO45001:2018(职业健康安全管理体系)认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

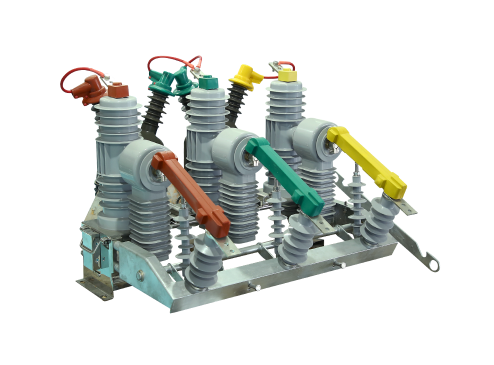

ZW32-12 室外真空断路器

ZW 32-12型户外真空断路器是一种额定电压12kV、三相交流50Hz的户外配电设备。它主要用于开式和闭式电力系统中的负载电流、过载电流和短路电流。适用于变电站、工矿企业配电系统的保护和控制,以及农村电网的频繁运行。
该断路器体积小、重量轻、防冷凝、免维护,能够适应恶劣的气候条件和肮脏的环境。
型号名称

规格
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | kA | 20 |
| 5 | 额定峰值耐受电流(峰值) | kA | 50 |
| 6 | 额定短时耐受电流 | kA | 20 |
| 7 | 额定短路关合电流(峰值) | kA | 50 |
| 8 | 机械寿命 | 时间 | 10000 |
| 9 | 额定短路开断电流开断时间 | 时间 | 30 |
| 10 | 工频耐压(1分钟):(湿)(干)相间、对地/断路 | kV | 42/48 |
| 11 | 雷电冲击耐受电压(峰值),相间至地/断路 | kV | 75/85 |
| 12 | 二次回路1min工频耐受电压 | kV | 2 |
外部尺寸和安装尺寸

| 1 | 顶部电缆出口 | 8 | 接触压力弹簧 |
| 2 | 电弧室 | 9 | 闸门弹簧 |
| 3 | 绝缘筒 | 10 | 驱动连接板 |
| 4 | 底部电缆出口 | 11 | 机构输出轴 |
| 5 | 导电夹 | 12 | 运行机制 |
| 6 | 软连接 | 13 | 机械箱 |
| 7 | 绝缘拉杆 | 14 | 电流互感器 |

| 1 | 操作手柄 | 8 | 绝缘子 |
| 2 | 隔离主轴 | 9 | 隔离框架 |
| 3 | 断路器手动跳闸/合闸手柄 | 10 | 绝缘棒 |
| 4 | 断路器储能手柄 | 11 | 接线端子(进线侧) |
| 5 | 开关位置指示器 | 12 | 隔离刀片 |
| 6 | 接线插头 | 13 | 接线端子(出线侧) |
| 7 | 电流互感器 (CT) | 14 | 断路器 |
规格
| 序号 | 名称 | 单位 | 参数 |
| 1 | 额定电压 | kV | 12 |
| 2 | 额定频率 | Hz | 50 |
| 3 | 额定电流 | A | 630 |
| 4 | 额定短路开断电流 | kA | 20 |
| 5 | 额定峰值耐受电流(峰值) | kA | 50 |
| 6 | 额定短时耐受电流 | kA | 20 |
| 7 | 额定短路关合电流(峰值) | kA | 50 |
| 8 | 机械寿命 | 时间 | 10000 |
| 9 | 额定短路开断电流开断时间 | 时间 | 30 |
| 10 | 工频耐压(1分钟):(湿)(干)相间、对地/断路 | kV | 42/48 |
| 11 | 雷电冲击耐受电压(峰值),相间至地/断路 | kV | 75/85 |
| 12 | 二次回路1min工频耐受电压 | kV | 2 |
