VYN(VS1)28-12 室内真空断路器系列

联系人：王彩庆

联系电话：0577 2787****

企业地址浙江省-温州市

详细地址浙江省温州市乐清市乐清经济开发区纬十二路199号一楼（温州联众仪表科技有限公司内）

厂家信息
产品信息
规格参数
技术文档

雅絮智能科技有限公司公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。

产品图片

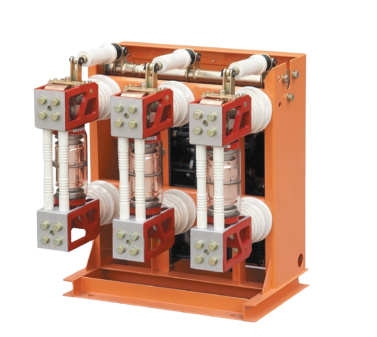

VYN(VS1)28-12 室内真空断路器系列

VYN（VS 1）28-12系列真空断路器是一种额定电压为12kV、三相交流电压为50Hz的高压室内开关设备。该产品符合GB1984标准89。产品整体结构有两种形式：开关体与操作机构一体化安装、开关体与升降机构一体化安装以及开关体与操作机构分体安装。

型号名称

正常使用条件

◇ 环境温度：不高于 40℃，不低于 -10℃（允许在 -30℃ 下储存和运输）。

◇ 海拔：不超过1000米。（如果需要更高的海拔，则额定绝缘等级应相应提高）

◇ 相对湿度：日平均值不大于95%，日平均饱和蒸汽压力不大于2.2×10-3MPa，月平均值不大于1.8×10-3MPa。

◇ 地震烈度：不超过8级。

◇ 无火灾、爆炸、严重污染、化学腐蚀和剧烈振动场所。

规格

否。	名称		单元	20KA	25KA	31.5KA	40KA
1	额定电压		KV		12
2	额定电流		A	630，1000年1250月XNUMX日	一二	1250, 1600, 2000, 2500	1600，2500年3150月XNUMX日
3	额定短路开路电流		KA	20	25	31.5	40
4	额定短路开路电流（峰值）		KA	50	63	80	100
5	额定峰值功率可承受电流		KA	50	63	80	100
6	4S额定电流可短时间承受。		KA	20	25	31.5	40
7	额定绝缘水平	工业频率耐受电压（额定分断前后）	KV	42（第48节休息）
		冲击耐受电压（额定分断前后）	KV	75（第84节休息）
8	额定运行指令			O – 0.3s – CO – 180s – CO
9	机械寿命		次	10000
10	额定短路开路电流和开路时间		次	30			20
11	开放触点之间的间隙		mm	11± 1
12	过行程（接触弹簧压缩长度）		mm	4± 1
13	三相分离，关闭而非同步		ms	≤2
14	成交期间的联系中断时间		ms	≤2
15	平均闸门速度（刚好达到 6 毫米高）		ms	12± 0.3
16	平均关闭速度		ms	0.6± 0.2
17	开放时间	在最大工作电压下	s	≤0.06
		在最低工作电压下	s	≤0.08
18	关闭时间		S	≤0.2
19	各相主电路电阻		微欧姆	≤40			≤25
20	动态和静态接触允许磨损和累积厚度。		mm	3
21	油缓冲缓冲行程		mm	10

外部尺寸和安装尺寸

规格

否。	名称		单元	20KA	25KA	31.5KA	40KA
1	额定电压		KV		12
2	额定电流		A	630，1000年1250月XNUMX日	一二	1250, 1600, 2000, 2500	1600，2500年3150月XNUMX日
3	额定短路开路电流		KA	20	25	31.5	40
4	额定短路开路电流（峰值）		KA	50	63	80	100
5	额定峰值功率可承受电流		KA	50	63	80	100
6	4S额定电流可短时间承受。		KA	20	25	31.5	40
7	额定绝缘水平	工业频率耐受电压（额定分断前后）	KV	42（第48节休息）
		冲击耐受电压（额定分断前后）	KV	75（第84节休息）
8	额定运行指令			O – 0.3s – CO – 180s – CO
9	机械寿命		次	10000
10	额定短路开路电流和开路时间		次	30			20
11	开放触点之间的间隙		mm	11± 1
12	过行程（接触弹簧压缩长度）		mm	4± 1
13	三相分离，关闭而非同步		ms	≤2
14	成交期间的联系中断时间		ms	≤2
15	平均闸门速度（刚好达到 6 毫米高）		ms	12± 0.3
16	平均关闭速度		ms	0.6± 0.2
17	开放时间	在最大工作电压下	s	≤0.06
		在最低工作电压下	s	≤0.08
18	关闭时间		S	≤0.2
19	各相主电路电阻		微欧姆	≤40			≤25
20	动态和静态接触允许磨损和累积厚度。		mm	3
21	油缓冲缓冲行程		mm	10
