VYN(VS1)-12 室内永磁真空断路器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年,专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工,其中包括22名研发人员和一支经验丰富的工程师团队,致力于创新和品质。公司拥有5,200平方米的厂房,配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台,集成式杆装重合器年产能达6,000台。
我们已获得ISO9001(质量管理体系)、ISO14001:2015(环境管理体系)和ISO45001:2018(职业健康安全管理体系)认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

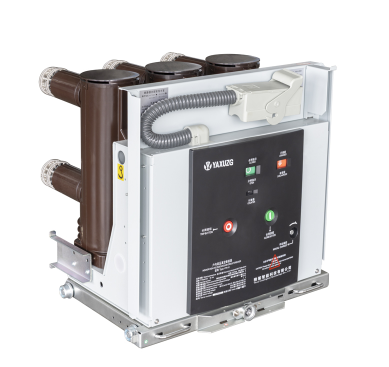

VYN(VS1)-12 室内永磁真空断路器

VYN(VS1)-12型室内永磁密封高压真空断路器是一种额定电压为12kV、交流50Hz的三相交流室内开关设备,用作电网设备和工矿企业电力设备的保护和控制单元。它适用于需要频繁在额定工作电流下运行或多次短路电流中断的场所。
型号名称

规格
| 序号 | 名称 | 单位 | 时间 | ||||
| 1 | 额定电压 | kV | 12 | ||||
| 2 | 额定频率 | Hz | 50 | ||||
| 3 | 额定绝缘等级 | 1分钟耐压 | kA | 相间接地/相间42/48 | |||
| 雷电冲击耐受电压(峰值) | 相间接地/相间75/85 | ||||||
| 4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | |
| 5 | 额定电流 | A | 630 | 630 | 12501600 | 12501600 | |
| 1250 | 1250 | 20002500 | 20002500 | ||||
| 6 | 额定短时耐受电流(RMS) | kA | 20 | 25 | 31.5 | 40 | |
| 7 | 额定峰值耐受电流(峰值) | 50 | 63 | 80 | 100 | ||
| 8 | 额定短路关合电流(峰值) | 50 | 63 | 80 | 100 | ||
| 9 | 额定短路电流持续时间 | S | 4 | ||||
| 10 | 机械寿命 | 次 | 20000 | ||||
| 11 | 二次电路频率耐受电压(1分钟) | V | 2000 | ||||
| 12 | 额定操作顺序 | 开盘-收盘-开盘-T1-收盘 | |||||
| Note:20kA、25kA、31.5kA t=0.3s t1=180s;40kA t=180s t1=180s | |||||||
外部尺寸和安装尺寸

| 额定电流(A) | 630 | 1250 | 1600 | 2000 | 2500 | 3150 |
| 额定短路电流(kA) | 20,25年31.5月XNUMX日 | 25,31.5年40月XNUMX日 | 31.5 | 一二 | 一二 | 40 |
| 接触尺寸(毫米) | 035 | 049 | 055 | 079 | 0109 | 0109 |
| 相间距(毫米) | 210± 1.5 | 275± 1.5 | ||||
规格
| 序号 | 名称 | 单位 | 时间 | ||||
| 1 | 额定电压 | kV | 12 | ||||
| 2 | 额定频率 | Hz | 50 | ||||
| 3 | 额定绝缘等级 | 1分钟耐压 | kA | 相间接地/相间42/48 | |||
| 雷电冲击耐受电压(峰值) | 相间接地/相间75/85 | ||||||
| 4 | 额定短路开断电流 | kA | 20 | 25 | 31.5 | 40 | |
| 5 | 额定电流 | A | 630 | 630 | 12501600 | 12501600 | |
| 1250 | 1250 | 20002500 | 20002500 | ||||
| 6 | 额定短时耐受电流(RMS) | kA | 20 | 25 | 31.5 | 40 | |
| 7 | 额定峰值耐受电流(峰值) | 50 | 63 | 80 | 100 | ||
| 8 | 额定短路关合电流(峰值) | 50 | 63 | 80 | 100 | ||
| 9 | 额定短路电流持续时间 | S | 4 | ||||
| 10 | 机械寿命 | 次 | 20000 | ||||
| 11 | 二次电路频率耐受电压(1分钟) | V | 2000 | ||||
| 12 | 额定操作顺序 | 开盘-收盘-开盘-T1-收盘 | |||||
| Note:20kA、25kA、31.5kA t=0.3s t1=180s;40kA t=180s t1=180s | |||||||
