YX-SX/GFD01 光伏并网箱

光伏并网是指建在用户场地附近的光伏电站，在用户侧运行，供用户自用和将剩余电力并入电网；为了最大限度地保障系统安全，设计了光伏并网配电箱，以确保逆变器与市政电网之间的安全协调，提高系统可靠性和电能计量。

型号名称

功能特点

• 所有金属箱体均采用武钢生产的冷轧钢板或不锈钢板制成，防护等级为IP54或以上，适用于户外安装。

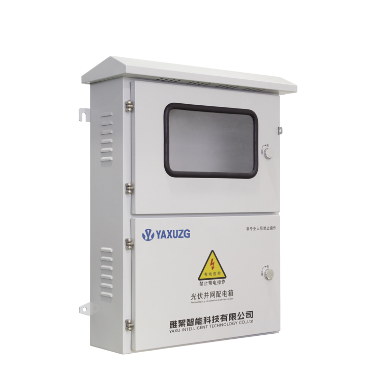

• 该箱体采用三层设计，顶层设计为箱沿，防止雨水在下雨时进入箱内；中间层设计为光伏计量表，可通过透明玻璃面板观察电表上的各种数据，门锁处设有密封接口；底层设计为控制和保护区域，方便维护人员进行维护和维修。

• 箱体的电网输入孔可设计为底部或侧面进线，侧面进线时安装IP66防水连接器，以确保箱体的防护等级。

• 箱体逆变器输入孔设计在底部，方便现场接线。

• 箱体内的隔离开关采用知名品牌，具有清晰的断路点。其设计容量是逆变器最大输出电流的1.5倍以上。

• 该箱体设计有光伏过压和欠压保护装置以及电压恢复同步保护装置。除了电压损失保护外，该产品还能防止电网电压不稳定。

• 该接线盒设计有防雷浪涌保护功能，浪涌保护器的标准最大放电电流为40KA。在雷暴频繁的地区，可以选择更大功率的防雷浪涌保护器，最大放电电流可达100KA。

• 该配电箱设计有过电流保护断路器，以确保在系统过载或短路时可靠断开电路。

• 箱体内的安装板可根据客户要求配置环氧树脂绝缘板，绝缘板厚度至少为5mm以上。

• 防孤岛装置可根据客户要求进行配置

接线图

整体及安装尺寸概述
