产品详情
ZGS11-ZT 光伏原位升压变电站
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

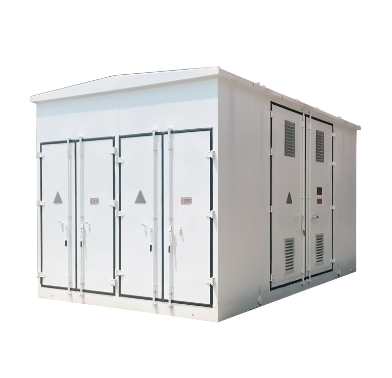

ZGS11-ZT 光伏原位升压变电站
变压器采用真空油封技术，彻底去除变压器内的水分。运行过程中，变压器油不与大气接触，有效防止氧气和水分进入变压器，避免绝缘性能下降和变压器油老化。箱体经特殊工艺处理，具有良好的防腐性能，可有效防止山地沙尘暴和沿海盐雾的侵蚀。
型号名称
使用环境
海拔不超过3000m；
环境温度范围为：-40℃~+45℃；
室外风速不超过30米/秒；
相对湿度：日平均值不超过 95%；月平均值不超过 90%。
电源电压波形近似为正弦波，三相电源电压近似对称；
安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀和剧烈振动的地方。
如果超出上述正常使用环境条件，用户可以与我厂协商解决问题。
规格
◆额定电压等级：35kV及以下
◆频率：50Hz
◆隔热等级（见下表）
| 电压等级（千伏） | 设备最大电压的有效值（kV） | 额定短时工频表面容差有效电压值（千伏）分钟 | 额定雷电冲击耐受电压全波峰值（kV） |
| ≤1 | ≤1.1 | 5 | / |
| 10 | 12 | 35 | 75 |
| 35 | 40.5 | 85 | 200 |
◆变压器的绝缘等级为A级绝缘，绕组温升不超过65K，顶盖温升不超过60K。
◆防护等级：油箱lP68，高低压室lP54。
◆变压器一次电路原理图。
轮廓图
规格
◆额定电压等级：35kV及以下
◆频率：50Hz
◆隔热等级（见下表）
| 电压等级（千伏） | 设备最大电压的有效值（kV） | 额定短时工频表面容差有效电压值（千伏）分钟 | 额定雷电冲击耐受电压全波峰值（kV） |
| ≤1 | ≤1.1 | 5 | / |
| 10 | 12 | 35 | 75 |
| 35 | 40.5 | 85 | 200 |
◆变压器的绝缘等级为A级绝缘，绕组温升不超过65K，顶盖温升不超过60K。
◆防护等级：油箱lP68，高低压室lP54。
◆变压器一次电路原理图。
