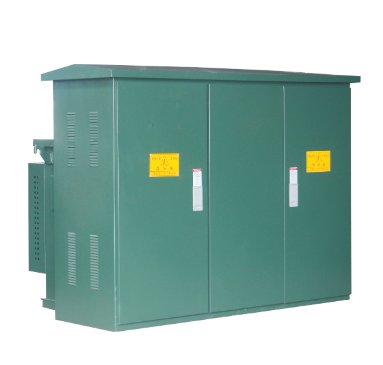

YBW-12 预装式变电站（美式）
YB/-12系列美式预装式变电站适用于10kV环网供电、双电源供电系统或终端供电系统，作为电力变换、计量、补偿、控制和保护装置。本产品采用国外最新先进技术，结合国内实际情况研发而成，具有体积小、安装维护方便、噪音低、损耗低、防盗、过载能力强、保护全面等特点，适用于新建小区、绿化带、公园、车站酒店、建筑工地、机场等场所。
型号名称
工作环境
海拔≤1000m
环境温度：-35℃〜+ 40℃
湿度：日均湿度≤95%，月均湿度≤90%
安装场所：适用于无火源、无爆炸性腐蚀性气体和化学腐蚀性气体的场所，通风良好，与地面的倾斜角度不能超过 3°。
变电站规格
| 名称 | 单位 | 技术参数 |
| 额定电压 | kV | 10/0.4（高压/低压） |
| 最大工作电压 | kV | 12（高压侧） |
| 额定频率 | Hz | 50 |
| 额定容量 | 千伏安 | 50-1600 |
| 1分钟工频耐受电压 | kV | 35 |
| 雷电冲击电压 | kV | 75 |
| 冷却方式 | 油浸式自冷却 | |
| 高压备用熔断器的分断电流 | kA | 50 |
| 插入式保险丝的断路电流 | kA | 2.5 |
| 温度 | ℃ | 35 + 40 |
| 盘管允许温升 | ℃ | 65 |
| 空载分接开关 | ±5% 或 ±2×2.5% | |
| 噪音等级 | dB | 50 |
| 防护等级 | IP43 |
变压器规格
9系列变压器损耗低、过载能力好、抗电路性能强、紧固速度快，且无悬空铁芯。此外，还可以选择性能更佳的S10系列和S11系列。
| 容量 千伏安 | 电压 kV | 连接组 联系电话 | 空载电流百分比 | 空载损耗（千瓦） | 阻抗 电压 % | 负载损失 W | |||||||
| 高压 | 低电压 | S9 | （S10） | （S11） | S9 | （S10） | （S11） | S9 | （S10） | （S11） | |||
| 50 | 10 5±％ or ±2×2.5% | 0.4 | Dyn11 or YynO | 2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 |
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 5.15 | 4.82 | 5.15 | ||||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 4.5 | 7.5 | 7.2 | 7.5 | |||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 | ||||
负载开关规格
负载开关为油压式，三相连接，弹簧操作机构。可带负载进行断开操作。断开和闭合的速度与操作力无关。可选两档、四档（T型）、四档（V型）等多种配置。
| 名称 | 单位 | 四位环形网络负载开关 | 两档负载开关 | |
| 额定电流 | A | 630 | 315 | |
| 额定短路闭合电流 | kA | 31.5 | 31.5 | |
| 额定短时耐受电流 | kA | 12.5 | 12.5 | |
| 额定短时耐受时间 | S | 2 | 2 | |
| 机械寿命 | 次 | 2000 | 2000 | |
| 雷电冲击耐受电压 峰值全波 | 相接地 | kV | 75 | 75 |
| 隔离骨折 | 85 | 85 | ||
| 1分钟耐压功率频率 电压 | 相接地 | kV | 42 | 42 |
| 隔离骨折 | kV | 48 | 48 | |
| 额定峰值耐受电流 | kA | 31.5 | 31.5 | |
保险丝的技术参数
（我公司油浸式保险丝选型推荐配置表）
美式箱式变压器变电站高压侧通过串联备用保护熔断器和插入式熔断器提供全范围保护，因此非常简便、经济且可靠。备用保护采用大分断能力的油浸式高压限流熔断器，仅在变压器内部发生故障时动作。内置双感应熔断器的插入式熔断器可提供电流和温度的双重保护。如果双感应熔断器熔断，可以快速更换。
| 三相变压器容量（kVA） | 变压器一次电压（10kV） | |
| XRNT额定电流（A） | PRNT1 过载保护额定电流 (A) | |
| 30 | 10 | 6 |
| 50 | 16 | 8 |
| 80 | 16 | 10 |
| 100 | 20 | 15 |
| 125 | 25 | 15 |
| 160 | 31.5 | 25 |
| 200 | 40 | 25 |
| 250 | 50 | 40 |
| 315 | 63 | 40 |
| 400 | 63 | 40 |
| 500 | 80 | 50 |
| 630 | 100 | 一二 |
| 800 | 125 | 65 |
| 1250 | 160 | 100 |
| 1600 | 200 | 140 |
变电站规格
| 名称 | 单位 | 技术参数 |
| 额定电压 | kV | 10/0.4（高压/低压） |
| 最大工作电压 | kV | 12（高压侧） |
| 额定频率 | Hz | 50 |
| 额定容量 | 千伏安 | 50-1600 |
| 1分钟工频耐受电压 | kV | 35 |
| 雷电冲击电压 | kV | 75 |
| 冷却方式 | 油浸式自冷却 | |
| 高压备用熔断器的分断电流 | kA | 50 |
| 插入式保险丝的断路电流 | kA | 2.5 |
| 温度 | ℃ | 35 + 40 |
| 盘管允许温升 | ℃ | 65 |
| 空载分接开关 | ±5% 或 ±2×2.5% | |
| 噪音等级 | dB | 50 |
| 防护等级 | IP43 |
变压器规格
9系列变压器损耗低、过载能力好、抗电路性能强、紧固速度快，且无悬空铁芯。此外，还可以选择性能更佳的S10系列和S11系列。
| 容量 千伏安 | 电压 kV | 连接组 联系电话 | 空载电流百分比 | 空载损耗（千瓦） | 阻抗 电压 % | 负载损失 W | |||||||
| 高压 | 低电压 | S9 | （S10） | （S11） | S9 | （S10） | （S11） | S9 | （S10） | （S11） | |||
| 50 | 10 5±％ or ±2×2.5% | 0.4 | Dyn11 or YynO | 2.0 | 1.9 | 0.75 | 0.17 | 0.15 | 0.12 | 4.0 | 0.87 | 0.83 | 0.87 |
| 63 | 1.9 | 1.8 | 0.7 | 0.2 | 0.18 | 0.14 | 1.04 | 0.99 | 1.04 | ||||
| 80 | 1.9 | 1.7 | 0.7 | 0.25 | 0.22 | 0.175 | 1.25 | 1.2 | 1.25 | ||||
| 100 | 1.8 | 1.55 | 0.65 | 0.29 | 0.26 | 0.2 | 1.5 | 1.42 | 1.5 | ||||
| 125 | 1.7 | 1.45 | 0.65 | 0.34 | 0.3 | 0.235 | 1.8 | 1.72 | 1.8 | ||||
| 160 | 1.6 | 1.3 | 0.6 | 0.4 | 0.36 | 0.27 | 2.2 | 2.12 | 2.2 | ||||
| 200 | 1.5 | 1.2 | 0.55 | 0.48 | 0.43 | 0.33 | 2.6 | 2.5 | 2.6 | ||||
| 250 | 1.4 | 1.1 | 0.5 | 0.56 | 0.5 | 0.39 | 3.05 | 2.9 | 3.05 | ||||
| 315 | 1.4 | 1.0 | 0.45 | 0.67 | 0.29 | 0.465 | 3.65 | 3.45 | 3.65 | ||||
| 400 | 1.3 | 1.0 | 0.4 | 0.8 | 0.71 | 0.56 | 4.3 | 4.15 | 4.3 | ||||
| 500 | 1.2 | 1.0 | 0.4 | 0.96 | 0.85 | 0.67 | 5.15 | 4.82 | 5.15 | ||||
| 630 | 1.1 | 0.8 | 0.4 | 1.2 | 1.6 | 0.81 | 6.2 | 5.86 | 6.2 | ||||
| 800 | 1.0 | 0.7 | 0.35 | 1.4 | 1.23 | 0.98 | 4.5 | 7.5 | 7.2 | 7.5 | |||
| 1000 | 1.0 | 0.6 | 0.3 | 1.7 | 1.5 | 1.15 | 10.3 | 9.8 | 10.3 | ||||
| 1250 | 0.9 | 0.6 | 0.27 | 1.95 | 1.72 | 1.36 | 12.0 | 12.2 | 12.0 | ||||
负载开关规格
负载开关为油压式，三相连接，弹簧操作机构。可带负载进行断开操作。断开和闭合的速度与操作力无关。可选两档、四档（T型）、四档（V型）等多种配置。
| 名称 | 单位 | 四位环形网络负载开关 | 两档负载开关 | |
| 额定电流 | A | 630 | 315 | |
| 额定短路闭合电流 | kA | 31.5 | 31.5 | |
| 额定短时耐受电流 | kA | 12.5 | 12.5 | |
| 额定短时耐受时间 | S | 2 | 2 | |
| 机械寿命 | 次 | 2000 | 2000 | |
| 雷电冲击耐受电压 峰值全波 | 相接地 | kV | 75 | 75 |
| 隔离骨折 | 85 | 85 | ||
| 1分钟耐压功率频率 电压 | 相接地 | kV | 42 | 42 |
| 隔离骨折 | kV | 48 | 48 | |
| 额定峰值耐受电流 | kA | 31.5 | 31.5 | |
保险丝的技术参数
（我公司油浸式保险丝选型推荐配置表）
美式箱式变压器变电站高压侧通过串联备用保护熔断器和插入式熔断器提供全范围保护，因此非常简便、经济且可靠。备用保护采用大分断能力的油浸式高压限流熔断器，仅在变压器内部发生故障时动作。内置双感应熔断器的插入式熔断器可提供电流和温度的双重保护。如果双感应熔断器熔断，可以快速更换。
| 三相变压器容量（kVA） | 变压器一次电压（10kV） | |
| XRNT额定电流（A） | PRNT1 过载保护额定电流 (A) | |
| 30 | 10 | 6 |
| 50 | 16 | 8 |
| 80 | 16 | 10 |
| 100 | 20 | 15 |
| 125 | 25 | 15 |
| 160 | 31.5 | 25 |
| 200 | 40 | 25 |
| 250 | 50 | 40 |
| 315 | 63 | 40 |
| 400 | 63 | 40 |
| 500 | 80 | 50 |
| 630 | 100 | 一二 |
| 800 | 125 | 65 |
| 1250 | 160 | 100 |
| 1600 | 200 | 140 |
