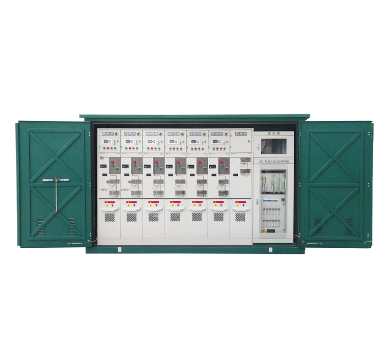

DFW-12 智能户外开合屋

智能开关柜（户外环网柜）采用并借鉴了国外先进技术，包括12/24kV开关柜、断路器、负载开关、电流互感器和电压互感器、12/24kV绝缘调试电源PT、开关站FTU、RTU、通信终端单元（SCU）、12/24kV计量和自动抄表、UPS电源和指示仪表等，并将它们安装在一个可移动且安全的装置中。密封防潮的不锈钢箱体实现了城市配电网一次系统和二次系统的集成和模块化组装，缩短了建设周期，并大大提高了城市电网的运行可靠性。

型号名称

产品符合的技术标准

GB 16926-2009 交流高压负载开关熔断器组合装置

GB 3804-2004 3.6kV~40.5kV 高压交流负载开关

GB 3906-2006 36kV – 40.5kV 交流金属封闭开关设备和控制设备

GB/T 11022-2011 高压开关设备和控制设备通用技术要求标准

GB 4208-2008 外壳防护等级（IP 代码）

IEC 420 高压交流负载开关和熔断器的组合式电气装置

IEC 298 交流金属封闭开关设备和控制设备，电压范围为1kV以上至52kV以下

GB 1984-2014 高压交流断路器

工作环境

• 海拔：≤ 1000 米；

• 最高环境温度：+40°C；

• 最低环境温度：-25℃；

• 日温差最大值：25K；

• 室内相对湿度：日平均值≤95%，月平均值≤90%；

• 抗震性能：地面水平加速度为0.2g，垂直加速度为0.1g同时作用。采用共振、正弦波和拍频波试验方法；激励5次，每次5个波，每次激励间隔2秒，安全系数不小于1.67；

• 安装地点应无蒸汽、化学沉积物、灰尘、污垢以及其他严重影响负载开关绝缘的爆炸性和腐蚀性介质；

• 用于无接地系统和通过低电阻或灭弧线圈接地的 10kV 系统。

规格

安装基础示意图（仅供参考）
