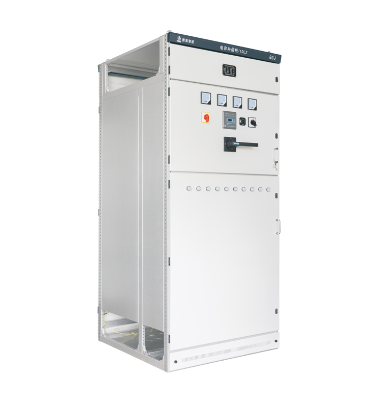

GGJ低压无功智能补偿装置

GGJ低压无功智能补偿装置采用计算机辅助设计（CAD），并引入微电脑控制技术，实现无功补偿的智能跟踪。该装置结构合理，技术先进，广泛应用于低压电网，可提高功率因数，降低无功损耗，提升供电质量。它是一款新型节能产品，专用于130-600 kVA三相变压器的无功补偿。

结构特点

♦ 该设备由功能齐全、性能可靠、具有自动补偿功能的智能控制器控制，功率因数可达0.9以上。

♦ 该设备可实时显示网络功率因数。其显示范围：滞后 (0.00-0.99)，超前 (0.00-0.99)。

♦ 该装置具有过电压、过谐波、过补偿、系统故障、缺相、过载等综合保护功能。

♦ 设备内存中已保存设定参数。系统断电时，参数不会丢失。电网恢复正常后，设备会自动进入运行状态，无需人工干预。

♦ 该装置可根据电网的负荷平衡情况，采用分相补偿或混合补偿。

♦ 该设备具有很强的抗干扰能力，可承受来自电网的2000V直接干扰脉冲，其性能高于国家标准。

工作环境

♦ 海拔：≤2000米

♦ 环境温度：-20~+45℃

♦ 湿度：20℃时≤90%

♦ 安装环境：适用于无污染气体和蒸汽、无导电性和易燃性粉尘以及无严重霉菌的场所。

规格

可配置的监控功能

♦ 实时测量和积分点记录三相电压、电流、频率、无功功率、功率因数、有功电量。

♦ 通过 RS-232 和 RS-485 接口，数据可以在掌上电脑上显示，还可以通过无线远程通信功能实现仪表数据读取、设备测试、参数设置以及实时测量和记录。

♦ 该设备具备数据分析功能；分析、处理、计数和查询运行负荷数据；分析电压合格率、质量、负荷率、可靠率和最大负荷率或综合分析；查询各时间段的功率因数、有功功率和无功功率；绘制各相、电流、功率因数等曲线图；并打印分析和静态报告表格。

订购信息

• 变压器的额定容量、额定电压和二次侧电流互感器变比；

• 无功负载和功率接收中的功率因数，被补偿系统和设备的运行电流和运行电流范围；负载类型特征：冲击负载、波动负载或常规稳定负载；

• 设备的型号、类型和总容量：

• 户外型柜体：材质（普通钢/不锈钢）和颜色；

• 室内型橱柜：颜色；型号；与其他橱柜组合时所需的橱柜连接方式；

• 户外立柱安装类型：单杆安装或双杆安装。

户外立柱安装类型
