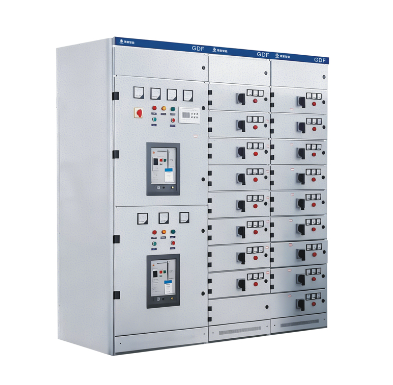

GDF固定式隔断开关柜

GDF系列固定式隔断开关柜克服了固定式开关柜的缺点，例如电路数量少、占地面积大、维护速度慢等，而抽屉式开关柜则不然。然而，抽屉式开关柜的插接元件和母线容易磨损，导致接触不良。其缺点包括母线发热、推拉机构和联锁机构频繁操作容易损坏和断裂、高电流抽屉整体重量过大以及插接元件推拉力过大，这些都会影响抽屉的推拉。 GDf系列低压固定式分相开关柜适用于三相交流50/60Hz，额定工作电压400V，额定电流6300A及以下的三相四线制和三相五线制电力系统，广泛用于发电厂、变电站、电机控制中心（MCC）以及工业和矿业企业、建筑物、酒店、机场、码头、广播电视台等场所的输配电、能量转换和能源消耗控制。

标准和规范

• GB14048.1 – 2000 低压开关设备和控制设备的通用原则

• GB 7251.1 – 2013 低压开关设备和控制装置 – 第1部分 总则

• GB/T2251.12 – 2013 低压开关柜及控制设备 – 第2部分：电力开关柜及控制柜组

• GB/T24274 – 2019 低压抽出式开关设备和控制设备

• GB/T24275 – 2019 低压固定式封闭开关设备和控制设备

• GB14048.6 – 1998 交流半导体电机控制器起动器

• JBT9661 – 1999 低压抽出式开关柜完整套装

• GB/T4208 – 2017 外壳防护等级（IP 代码）

• GB/T 15576 – 2020 低压完全无功补偿装置

• JB/T11067 – 2011 低压有源电力滤波器装置

• DLT 379 – 2010 低压晶闸管开关滤波器装置技术规范

• DLT 1417 – 2015 低压无功功率补偿装置运行规程

• GB2682 – 81 电气成套设备中指示灯和按钮的颜色

型号名称

工作环境

• 环境空气温度不得超过 +40 °C，不得低于 -5 °C，24 小时内的平均温度不得超过 +35 °C。

• 大气条件：空气洁净，在+40℃高温下相对湿度不超过50%。在较低温度下允许较高的相对湿度，例如在+20℃时可达90%，但需进行测试，因为温度变化可能会偶尔出现轻微的冷凝现象。

• 海拔高度不超过2000m。

• 污染等级 3。

• 本设备适用于-25℃至+55℃的温度范围内运输和储存，并可在短时间内（不超过24小时）达到+70℃。在此极端温度下，本设备不会遭受任何不可修复的损坏，并应能在正常情况下正常工作。

• 如果无法满足上述使用条件，则应由用户与制造商协商解决。

规格
