产品详情

SLVA国家电网标准化定制低压开关柜

联系人：王彩庆

联系电话：0577 2787****

企业地址浙江省-温州市

详细地址浙江省温州市乐清市乐清经济开发区纬十二路199号一楼（温州联众仪表科技有限公司内）

厂家信息
产品信息
规格参数
技术文档

雅絮智能科技有限公司公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。

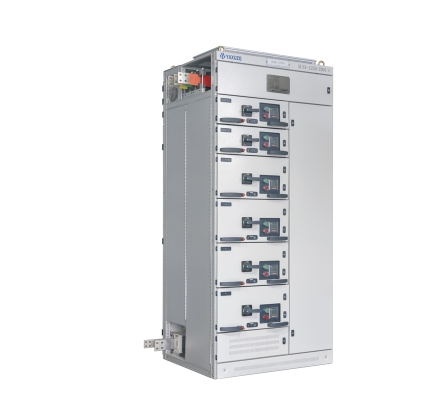

产品图片

SLVA国家电网标准化定制低压开关柜

SlvA低压开关柜是根据配电网标准化要求设计的中高端开关柜，具有安全、可靠、耐用、标准统一、通用互换、等级合理、用途广泛等特点。SlvA低压开关柜分为1250A、2000A和2500A三个规格，统一了主要技术要求。

型号名称

产品特色

柜体框架型材采用模数为25mm的C型截面结构。柜体前门板采用内铰链（门开启角度>100″），柜体后门；
该板采用外铰链（门开启角度>120%）。进线柜采用母线顶部进线方式，馈线柜采用电缆底部出线方式；
方案 5：抽屉单元的最大电流为 400A，根据开关的额定电流，抽屉从上到下各层的额定电流分别为：2 层 250A，4 层 400A；
主布线系统采用三相五线制，馈线柜的分隔形式不小于3b；
三相水平母线设置在柜体母线室的前部，中性线和保护线设置在柜体后部的下部。详细技术要求请参见低压开关柜标准化设计方案（2020版）。

工作环境

◆ 周围空气温度（-5~+40 °C）

◆ 日平均相对湿度≤95%

◆ 月平均相对湿度 ≤ 90%

◆ 海拔不超过2000米

◆ 室内环境，无爆炸性或腐蚀性气体，低粉尘

规格

名称	单位		参数
变压器额定容量	千伏安	630及以下	800/1000	1000/1250
水平母线的额定电流	A	1250	2000	2500
水平母线的额定短时耐受电流	千安/1秒	≥35	> 50	≥65
垂直母线的额定电流	A	1250	1600	1600
垂直母线的额定短时耐受电流	千安/1秒	≥35	≥40	≥50
水平母线截面规格（A、B、C、N）	mm	8 × 80	2 件，10×80	2 件，10×100
主接地母线段规格	mm	6 × 60	10 × 80	10 × 100
系统标称电压	V	230/400
额定绝缘电压	V	整箱：690
过压类别	IV
接地系统	采用直接接地（TN）
额定频率	Hz	50
污染程度	等级3
电磁兼容环境	A级环境

注：
1.垂直母线电流仅适用于方案 4、5 和 6。
2.多回路馈线柜的总负载应严格控制在垂直母线的额定电流范围内。3.进线柜和母线柜中的分支母线和水平母线的规格应保持一致，并且断路器厂家桩头的规格应满足此要求。

规格

名称	单位		参数
变压器额定容量	千伏安	630及以下	800/1000	1000/1250
水平母线的额定电流	A	1250	2000	2500
水平母线的额定短时耐受电流	千安/1秒	≥35	> 50	≥65
垂直母线的额定电流	A	1250	1600	1600
垂直母线的额定短时耐受电流	千安/1秒	≥35	≥40	≥50
水平母线截面规格（A、B、C、N）	mm	8 × 80	2 件，10×80	2 件，10×100
主接地母线段规格	mm	6 × 60	10 × 80	10 × 100
系统标称电压	V	230/400
额定绝缘电压	V	整箱：690
过压类别	IV
接地系统	采用直接接地（TN）
额定频率	Hz	50
污染程度	等级3
电磁兼容环境	A级环境
