雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

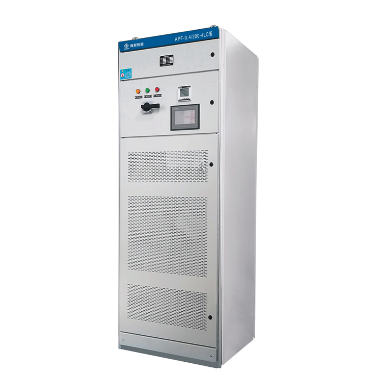

APF 有源功率滤波器
APF系列低压有源滤波器是我公司自主研发推出的最新一代全数字化谐波消除设备。与传统技术相比，它具有速度更快、体积更小、功能更强大、安装更便捷、调试和维护更简单等显著优势，能够轻松解决各种电能质量问题。该产品不仅可以动态补偿谐波，还可以进行无功补偿，以补偿电压波动和电流波动等电能质量问题。同时，该系列产品采用最先进的控制技术，实现了全自动控制，使其成为消除谐波的首选设备。
型号名称
工作原理
APF采用电力电子技术，其主要部件包括控制器、空调直流支撑电容和连接电抗器。APF控制系统包括DSP+FPGA、指令电流运行电路和电流跟踪控制电路，以实现参数设定和控制指令获取等功能。
APF设备的工作原理如图所示；APF通过电流互感器检测负载电流，并通过内部DSP计算从负载电流中提取谐波分量。然后，向内部GBT控制的逆变器发送PWM信号，以产生幅值与负载电流大小相等、方向相反的谐波电流，并将其注入电网，从而达到滤波的目的。
工作原理图
规格
| 序号 | 项目 | 参数 |
| 1 | 主电路的额定工作电压 | Ue=AC 400V/660V |
| 2 | 辅助电路的额定工作电压 | Ue=AC 400(230)V |
| 3 | 额定绝缘电压 | Ui=AC660V/1000V |
| 4 | 过压类别 | ⅳ |
| 5 | 材料组 | Ⅲa |
| 6 | 污染程度 | 等级3 |
| 7 | 电间隙 | 主电路带电部件与地之间的距离以及带电部件之间的距离应≥20mm。 |
| 8 | 爬电距离 | 主电路带电部件与地之间的距离以及带电部件之间的距离均≥22mm。 |
| 9 | 主母线（水平母线）额定电流 | 输入电流：600A – 6300A |
| 10 | 主母线（水平母线）额定短时耐受电流 | Icw=30kA – 80kA |
| 11 | 主母线（水平母线）额定峰值耐受电流 | Ipk=63kA – 176kA |
| 12 | 主开关的额定电流 | 输入电流：600A – 6300A |
| 13 | 主开关的最大短路分断电流 | Icu=80kA – 120kA |
| 14 | 主开关运行期间的短路分断电流 | ICs=50kA – 80kA |
| 15 | 配电母线（垂直母线）额定电流 | 输入电流为 50kA 至 2150kA |
| 16 | 配电母线（垂直母线）额定短时耐受电流 | Icw=30kA – 50kA |
| 17 | 配电母线（垂直母线）额定峰值耐受电流 | Ipk=63kA – 105kA |
| 18 | 外壳提供的防护等级 | IP30、IP34、IP40、IP41 |
| 19 | 色散系数 | PC机柜0.9，MCC机柜0.7 |
| 20 | 防电击保护类别 | Ⅰ类 |
| 21 | 柜体尺寸（高×宽×深）毫米 | 2200×800(600、1000)×800(1000) |
规格
| 序号 | 项目 | 参数 |
| 1 | 主电路的额定工作电压 | Ue=AC 400V/660V |
| 2 | 辅助电路的额定工作电压 | Ue=AC 400(230)V |
| 3 | 额定绝缘电压 | Ui=AC660V/1000V |
| 4 | 过压类别 | ⅳ |
| 5 | 材料组 | Ⅲa |
| 6 | 污染程度 | 等级3 |
| 7 | 电间隙 | 主电路带电部件与地之间的距离以及带电部件之间的距离应≥20mm。 |
| 8 | 爬电距离 | 主电路带电部件与地之间的距离以及带电部件之间的距离均≥22mm。 |
| 9 | 主母线（水平母线）额定电流 | 输入电流：600A – 6300A |
| 10 | 主母线（水平母线）额定短时耐受电流 | Icw=30kA – 80kA |
| 11 | 主母线（水平母线）额定峰值耐受电流 | Ipk=63kA – 176kA |
| 12 | 主开关的额定电流 | 输入电流：600A – 6300A |
| 13 | 主开关的最大短路分断电流 | Icu=80kA – 120kA |
| 14 | 主开关运行期间的短路分断电流 | ICs=50kA – 80kA |
| 15 | 配电母线（垂直母线）额定电流 | 输入电流为 50kA 至 2150kA |
| 16 | 配电母线（垂直母线）额定短时耐受电流 | Icw=30kA – 50kA |
| 17 | 配电母线（垂直母线）额定峰值耐受电流 | Ipk=63kA – 105kA |
| 18 | 外壳提供的防护等级 | IP30、IP34、IP40、IP41 |
| 19 | 色散系数 | PC机柜0.9，MCC机柜0.7 |
| 20 | 防电击保护类别 | Ⅰ类 |
| 21 | 柜体尺寸（高×宽×深）毫米 | 2200×800(600、1000)×800(1000) |
