GZDW-06 直流面板低压开关设备
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。

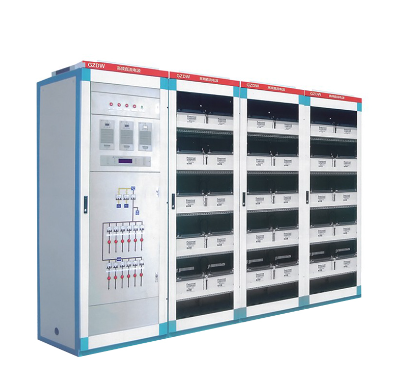

产品图片
GZDW-06 直流面板低压开关设备
GZDW-06型镉镍蓄电池直通屏是我厂多年制造经验总结、数百个变电站运行记录收集、广泛征求设计和使用单位意见的成果，旨在解决国内同类产品普遍存在的一些问题，并设计出新的替代产品。适用于中小型电厂、变电站及以下工矿企业配电室的电力系统，可用作高压断路器动作机构的合闸和控制回路分离、继电保护、信号电路以及应急照明直流电源等。
操作原理
GZDW型直流配电盘配备2~3组高频开关整流装置。其中一组高频开关整流装置直接向控制母线供电，实现电压稳定；另一组高频开关整流装置主要以浮充方式为蓄电池充电，实现电流稳定。因此，蓄电池既可以直接向闭合母线供电，也可以通过吊链降低电压向控制母线供电，从而确保控制母线在任何情况下都能保持稳定的电压。
规格
| 名称 | 时间 |
| 额定输入交流电压（V） | AC 380(400)、(660) |
| 额定频率（Hz） | 50 10±％ |
| 额定输出直流电压（V） | 220V，110V |
| 额定直流输出电流（A） | 8，12，15，20，30，40，50 |
| 额定隔离电压(V) | 660（1000） |
| 蓄电池额定容量 | 10Ah-200Ah |
| 镉镍蓄电池的高倍率额定容量 | |
| 直流母线隔离电阻 | ≥10MΩ |
| 隔离强度功率频率 | 2KV |
| 工频测试电压（V/1分钟） | 不会崩溃 |
| 稳定精度 | ≤1％ |
| 稳态电流的精度 | ≤2％ |
| 纹波系数 | ≤2％ |
| 噪声 | ≤55dB |
| 柜体尺寸 | 2200毫米 x 800毫米（1000、1200毫米）x 600（800毫米） 2300毫米 x 800毫米（1000、1200毫米）x 600（800毫米） |
结构特点
高频开关取代了传统产品的铁磁饱和式主充电机和浮充机，克服了传统产品稳定性低、稳态精度低、噪音大、温升高等缺点。
备用通道的转移部分采用非接触式开关进行切换。
该直流面板采用最佳方式为蓄电池充电：前期恒流，后期恒压，这两个阶段可以自动切换。
直流配电盘具有以下保护功能：自动稳流、动态稳压、限流、电路保护、过压保护。
整个机柜可以输出母线电压、母线接地、电池充电器故障等信号触点。
规格
| 名称 | 时间 |
| 额定输入交流电压（V） | AC 380(400)、(660) |
| 额定频率（Hz） | 50 10±％ |
| 额定输出直流电压（V） | 220V，110V |
| 额定直流输出电流（A） | 8，12，15，20，30，40，50 |
| 额定隔离电压(V) | 660（1000） |
| 蓄电池额定容量 | 10Ah-200Ah |
| 镉镍蓄电池的高倍率额定容量 | |
| 直流母线隔离电阻 | ≥10MΩ |
| 隔离强度功率频率 | 2KV |
| 工频测试电压（V/1分钟） | 不会崩溃 |
| 稳定精度 | ≤1％ |
| 稳态电流的精度 | ≤2％ |
| 纹波系数 | ≤2％ |
| 噪声 | ≤55dB |
| 柜体尺寸 | 2200毫米 x 800毫米（1000、1200毫米）x 600（800毫米） 2300毫米 x 800毫米（1000、1200毫米）x 600（800毫米） |
