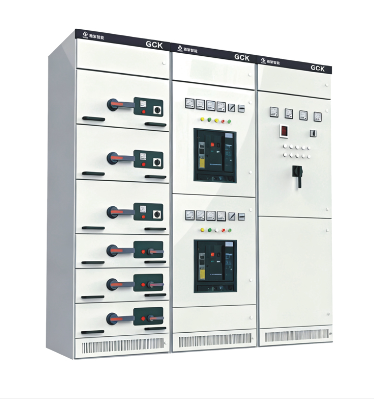

GCK低压抽出式开关设备

GCK低压抽拉式开关柜广泛应用于发电厂、冶金、石油、化工、纺织等行业以及港口、高层建筑和酒店。

型号名称

工作环境

♦ 环境温度：-5~+40℃，且24小时平均温度必须低于35℃

♦ 湿度：最高环境温度+40℃时≤50%，温度越低湿度越高，例如20℃时≤90%，温度变化时偶尔会出现轻微凝结。

♦ 适用于空气洁净、无腐蚀性、爆炸性气体、无不导电、不隔离粉尘的场所。

♦ 与垂直平面的倾斜角度不得超过 5°，开关设备应在无明显晃动和剧烈振动的条件下运行。

♦ 海拔：≤2000米

♦ 转移和储存温度：-25~+55°C，24 小时内短期温度必须低于 70°C。

♦ 其他特殊要求需在订购时商议。

规格

结构特点

♦ GCK的基本框架结构为组装式。框架的所有部件均经过镀锌和粉末喷涂处理，并通过螺钉和螺栓连接。

♦ 完整的控制中心包括门、滑轨、夹板、抽屉、安装框架、母线和电气元件。GCK的结构特点如下：

♦ 车架采用C型材料组装而成。公司提供配套组件，以确保车架的精度和质量。

♦ 组件、孔和间隔的尺寸是可调制的（模数 E=20mm，以下同上）。

♦ 内部结构采用镀锌工艺处理。

♦ 顶盖可拆卸。柜体顶部的吊环用于起吊、装卸和运输。

♦ 机箱分为三个独立的隔间：母线隔间、功能单元隔间和电缆隔间，以防止事故蔓延。

整体及安装尺寸概述

安装尺寸
