GCS低压抽出式开关设备

GCS低压抽出式开关柜（以下简称“装置”）是由两个联合设计小组根据主要行业部门、主要电力用户和设计单位的要求设计而成，具有较高的技术性能指标，能够满足电力市场发展的需求，并可与现有产品兼容，具有市场竞争力。该装置已被电力用户广泛采用。

常规

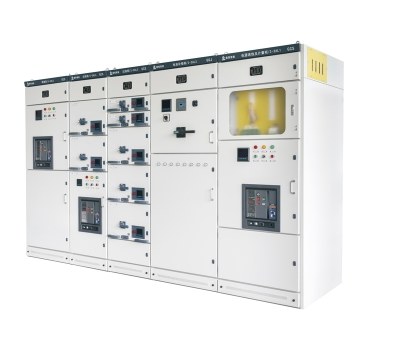

该装置适用于发电厂、石油化工、化工、冶金、纺织等行业以及高层建筑等建筑物的配电系统。该装置为三相交流，频率为50（60）Hz，额定工作电压为380（400）、660（690），额定电流为5000A及以下，可用作发电供电系统的配电装置，也可作为主控配电中心的低压成套配电装置。该装置的基本结构如图1所示。该装置的设计符合IEC439-1《低压成套开关设备和控制设备》和GB7251.1-2013《低压开关设备》标准。

型号名称

工作环境

• 环境温度：-5℃～+40℃，24小时平均温度必须低于35℃。如果超出此规定范围，应降低设备功率使用。

• 海拔：≤ 2000米（户外型）

• 湿度：最高环境温度+40℃时≤50%。较低温度但湿度较高时，例如20℃时≤90%，偶尔会出现轻微凝结。

• 温度变化。

• 与垂直平面的倾斜角度不超过 5°，并且整个橱柜组应保持相对水平。

• 它适用于无剧烈振动和冲击的场所，并且使用的电器元件不应受到腐蚀性污染。

• 其他特殊要求需要在订购时商定。

规格

主要电气部件

• 该设备主要选用国外采用先进技术批量生产的电子元件。

• 电源线和馈线开关（630A及以下）主要选择AH系列，必要时也可以选择SW1(2)和CW1(2)系列、AE系列、3WE系列或ME系列，或者进口M系列或F系列。

• 馈线和电机控制开关（630A及以下）主要选用RMM1系列、CM1系列。塑壳断路器可选用NZM系列和TM30A系列。

• 交流接触器主要选用B系列、LC1系列和3TB系列，并配以热继电器和联锁机构。

• 电流互感器均采用 SDH 系列、SDL 系列和 SDL1 系列。

• 熔断器选用NT00系列，具有高分断能力。

• 为了提高主电路的动态稳定性，采用高强度阻燃合成材料模制而成的CMJ型组合母线夹和绝缘支撑部件，具有高介电强度、良好的自熄性、独特的结构，可通过积木式调整间隙，适用于任何调节母线。

• 为了降低功能单元中间隔板、插入式组件和电缆端子的温度，传输组件是专门为 GCS 开关设备设计的，与同类产品相比，其容量更大，发热量更低。

• 由于 VGCS 系列机柜具有极佳的通用性，因此更换为质量更好、更先进的组件没有任何问题。

结构特点

▶设备主框架采用8MF型钢材，结构分为两部分：一体式和部分焊接式。每个主框架上的安装孔直径为E=20mm。

▶各个功能隔间严格分隔。功能单元隔间、母线隔间、电缆隔间和其他隔间相对独立。

▶该装置将水平母线设计在机柜顶部或后部，以便上下电缆隔间均可接入出线。它解决了旧设计无法满足上电缆隔间出线需求的问题。

柜体尺寸

整体及安装尺寸概述
