XGN66-12 箱式固定金属封闭开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年,专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工,其中包括22名研发人员和一支经验丰富的工程师团队,致力于创新和品质。公司拥有5,200平方米的厂房,配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台,集成式杆装重合器年产能达6,000台。
我们已获得ISO9001(质量管理体系)、ISO14001:2015(环境管理体系)和ISO45001:2018(职业健康安全管理体系)认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。
产品图片

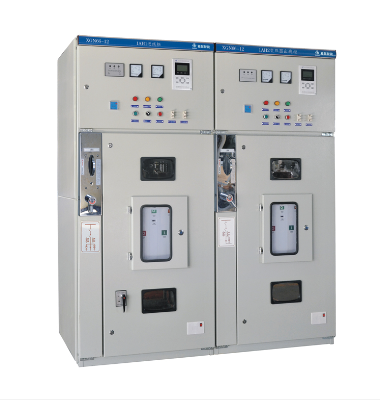

XGN66-12 箱式固定金属封闭开关柜

XGN66-12 型箱式固定交流金属封闭开关柜(以下简称开关柜)适用于3.6-10kV三相交流50Hz系统的电能接收和分配,适用于频繁操作场所的开关柜改造以及真空灭弧室开关。母线系统由单母线系统和单母线分段系统组成。
型号名称

工作环境
环境温度:最高+40℃,最低-15℃;
海拔:不超过1000米;
相对温度:日平均温度不超过 95%,月平均温度不超过 90%;
地震烈度不得超过8度;
无火灾、爆炸危险、严重污染、化学腐蚀和剧烈振动的场所。
规格
| 序号 | 项目 | 单位 | 技术规格 |
| 1 | 额定电压 | KV | 3.6,7.2年12月XNUMX日 |
| 2 | 额定电流 | A | 一二 |
| 3 | 额定短路开断电流 | KA | 20,25年31.5月XNUMX日 |
| 4 | 额定短路闭合电流 | KA | 50,63年80月XNUMX日 |
| 5 | 额定短时耐受电流(4 秒有效值) | KA | 20,25年31.5月XNUMX日 |
| 6 | 额定峰值耐受电流(峰值) | KA | 50,63年80月XNUMX日 |
| 7 | 1分钟工频耐受电压 | KV | 42 |
| 8 | 雷电冲击耐受电压 | KV | 75 |
| 9 | 二次电路1分钟工频耐受电压 | KV | 2 |
| 10 | 防护等级 | IP3X | |
| 11 | 尺寸(宽 x 深 x 高) | mm | 900x1000x2200 |
整体及安装尺寸概述

规格
| 序号 | 项目 | 单位 | 技术规格 |
| 1 | 额定电压 | KV | 3.6,7.2年12月XNUMX日 |
| 2 | 额定电流 | A | 一二 |
| 3 | 额定短路开断电流 | KA | 20,25年31.5月XNUMX日 |
| 4 | 额定短路闭合电流 | KA | 50,63年80月XNUMX日 |
| 5 | 额定短时耐受电流(4 秒有效值) | KA | 20,25年31.5月XNUMX日 |
| 6 | 额定峰值耐受电流(峰值) | KA | 50,63年80月XNUMX日 |
| 7 | 1分钟工频耐受电压 | KV | 42 |
| 8 | 雷电冲击耐受电压 | KV | 75 |
| 9 | 二次电路1分钟工频耐受电压 | KV | 2 |
| 10 | 防护等级 | IP3X | |
| 11 | 尺寸(宽 x 深 x 高) | mm | 900x1000x2200 |
