产品详情
HBG-12 环保型气体闭环网络开关设备
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。

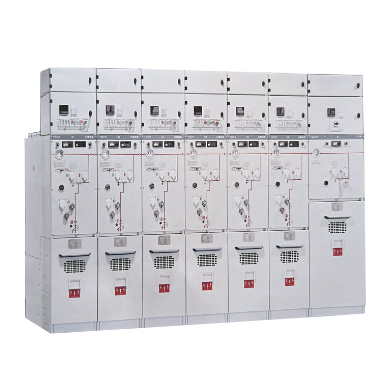

产品图片
HBG-12 环保型气体闭环网络开关设备
HBG-12环保气体封闭式环网柜是一种新型绿色环保金属封闭式开关柜，采用干燥空气或氮气等环保气体绝缘，温室气体排放量极低或无排放，使用寿命结束后材料回收率超过90%；除套管外，几乎所有绝缘部件均采用可降解材料，不含环氧树脂，绿色环保。基于真空灭弧的断路器和负载开关具有很强的环境适应性，结构紧凑，占用空间小，无需SF6气体检测和保护，运行安全可靠，免维护且智能化，符合环网柜未来的发展趋势。
型号名称
产品特点
综合功能组合产品
该开关设备的充气外壳采用优质2.5mm厚不锈钢板经激光焊接而成，确保气罐密封可靠，机械强度高，耐腐蚀性强，防护等级为IP67。气罐配备防爆隔膜，有效防止高压气体对人员和设备造成损害；所有导电部件均封闭在气罐内，避免外部环境影响，确保设备可靠运行，免维护（或只需少量维护），同时结构紧凑。主回路配备三位开关（合闸+分闸+接地）和真空灭弧室，配置成熟，是当前电网运行和维护的理想选择。
主要技术参数（断路器柜）
| 名称 | 单位 | 参数 | |||
| 额定电压 | kV | 12 | |||
| 额定频率 | Hz | 50 | |||
| 额定保险 化水平 | 1min工频耐受电压 | 相间接地，相间接地 | kV | 42 | |
| 绝缘破损 | 48 | ||||
| 雷电冲击耐受电压（峰值） | 相间接地，相间接地 | kV | 75 | ||
| 绝缘破损 | 85 | ||||
| 辅助/控制电路的1分钟工频耐受电压（相间接地） | kV | 2 | |||
| 额定电流 | A | 630 | |||
| 额定瞬时耐受电流（RMS） | 主电路/接地开关 | KA | 25 / 4s | ||
| 接地电路 | KA | 21.7 / 4s | |||
| 额定峰值耐受电流 | 主电路/接地开关 | KA | 63 | ||
| 接地电路 | KA | 54.5 | |||
| 额定短路分断电流和时间 | kA/时间 | 25/30 | |||
| 额定短路关合电流（峰值） | kA | 63 | |||
| 额定电缆充电开断电流 | A | 25 | |||
| 断路器的额定操作顺序 | 0-0.3秒-C0.180秒-C0 | ||||
| 机械寿命 | 断路器/绝缘开关 | 时间 | 10000/3000 | ||
| 防护等级 | 密封外壳 | IP67 | |||
| 开关柜外壳 | IP4X | ||||
| 气体压力 | 额定气体充注量（20℃，表压） | MPA | 0.02 | ||
| 最低气体功能水平（20℃，表压） | MPA | 0 | |||
| 密封性能 | 年泄漏率 | ％/年 | ≤0.05 | ||
主要技术参数（负载开关设备）
| 名称 | 单位 | 参数 | ||
| 额定电压 | kV | 12 | ||
| 额定频率 | Hz | 50 | ||
| 额定绝缘水平 | 1min工频耐受电压 | 相间接地，相间接地 | kV | 42 |
| 绝缘破损 | 48 | |||
| 雷电冲击耐受电压（峰值） | 相间接地，相间接地 | kV | 75 | |
| 绝缘破损 | 85 | |||
| 辅助/控制电路的1分钟工频耐受电压（相间接地） | kV | 2 | ||
| 额定电流 | A | 630 | ||
| 额定瞬时耐受电流（RMS） | 主电路/接地开关 | kA | 25 / 4s | |
| 接地电路 | kA | 21.7 / 4s | ||
| 额定峰值耐受电流 | 主电路/接地开关 | kA | 63 | |
| 接地电路 | kA | 54.5 | ||
| 额定短路关合电流（峰值） | 负载开关/接地开关 | kA | 63 | |
| 额定有功负荷开断电流 | A | 630 | ||
| 额定闭环开断电流 | A | 630 | ||
| 5%额定有功负载开断电流 | A | 31.5 | ||
| 额定电缆充电开断电流 | A | 10 | ||
| 额定有效负载中断时间 | 时间 | 100 | ||
| 接地故障电流中断 | A/时间 | 31.5/10 | ||
| 电路和电缆充电电流因接地故障而断开 | A/时间 | 17.4/10 | ||
| 机械寿命 | 断路器/绝缘开关 | 时间 | 10000/3000 | |
| 防护等级 | 密封外壳 | IP67 | ||
| 开关柜外壳 | IP4X | |||
| 气体压力 | 额定气体充注量（20℃，表压） | MPA | 0.02 | |
| 最低气体功能水平（20℃，表压） | MPA | 0 | ||
| 密封性能 | 年泄漏率 | ％/年 | ≤0.05 | |
产品结构图
| 1 | 低压仪表室 | 8 | 三位绝缘/接地开关 |
| 2 | 记号 | 9 | 压力释放装置 |
| 3 | 操作室 | 10 | 开关机制 |
| 4 | 观察管 | 11 | 三位机构 |
| 5 | 电动显示 | 12 | 五重保护联锁机构 |
| 6 | 电缆室 | 13 | 进/出电缆穿墙套管 |
| 7 | 真空断路器/负载开关 |
主要技术参数（断路器柜）
| 名称 | 单位 | 参数 | |||
| 额定电压 | kV | 12 | |||
| 额定频率 | Hz | 50 | |||
| 额定保险 化水平 | 1min工频耐受电压 | 相间接地，相间接地 | kV | 42 | |
| 绝缘破损 | 48 | ||||
| 雷电冲击耐受电压（峰值） | 相间接地，相间接地 | kV | 75 | ||
| 绝缘破损 | 85 | ||||
| 辅助/控制电路的1分钟工频耐受电压（相间接地） | kV | 2 | |||
| 额定电流 | A | 630 | |||
| 额定瞬时耐受电流（RMS） | 主电路/接地开关 | KA | 25 / 4s | ||
| 接地电路 | KA | 21.7 / 4s | |||
| 额定峰值耐受电流 | 主电路/接地开关 | KA | 63 | ||
| 接地电路 | KA | 54.5 | |||
| 额定短路分断电流和时间 | kA/时间 | 25/30 | |||
| 额定短路关合电流（峰值） | kA | 63 | |||
| 额定电缆充电开断电流 | A | 25 | |||
| 断路器的额定操作顺序 | 0-0.3秒-C0.180秒-C0 | ||||
| 机械寿命 | 断路器/绝缘开关 | 时间 | 10000/3000 | ||
| 防护等级 | 密封外壳 | IP67 | |||
| 开关柜外壳 | IP4X | ||||
| 气体压力 | 额定气体充注量（20℃，表压） | MPA | 0.02 | ||
| 最低气体功能水平（20℃，表压） | MPA | 0 | |||
| 密封性能 | 年泄漏率 | ％/年 | ≤0.05 | ||
主要技术参数（负载开关设备）
| 名称 | 单位 | 参数 | ||
| 额定电压 | kV | 12 | ||
| 额定频率 | Hz | 50 | ||
| 额定绝缘水平 | 1min工频耐受电压 | 相间接地，相间接地 | kV | 42 |
| 绝缘破损 | 48 | |||
| 雷电冲击耐受电压（峰值） | 相间接地，相间接地 | kV | 75 | |
| 绝缘破损 | 85 | |||
| 辅助/控制电路的1分钟工频耐受电压（相间接地） | kV | 2 | ||
| 额定电流 | A | 630 | ||
| 额定瞬时耐受电流（RMS） | 主电路/接地开关 | kA | 25 / 4s | |
| 接地电路 | kA | 21.7 / 4s | ||
| 额定峰值耐受电流 | 主电路/接地开关 | kA | 63 | |
| 接地电路 | kA | 54.5 | ||
| 额定短路关合电流（峰值） | 负载开关/接地开关 | kA | 63 | |
| 额定有功负荷开断电流 | A | 630 | ||
| 额定闭环开断电流 | A | 630 | ||
| 5%额定有功负载开断电流 | A | 31.5 | ||
| 额定电缆充电开断电流 | A | 10 | ||
| 额定有效负载中断时间 | 时间 | 100 | ||
| 接地故障电流中断 | A/时间 | 31.5/10 | ||
| 电路和电缆充电电流因接地故障而断开 | A/时间 | 17.4/10 | ||
| 机械寿命 | 断路器/绝缘开关 | 时间 | 10000/3000 | |
| 防护等级 | 密封外壳 | IP67 | ||
| 开关柜外壳 | IP4X | |||
| 气体压力 | 额定气体充注量（20℃，表压） | MPA | 0.02 | |
| 最低气体功能水平（20℃，表压） | MPA | 0 | ||
| 密封性能 | 年泄漏率 | ％/年 | ≤0.05 | |
