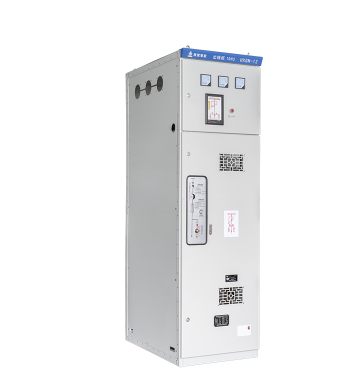

HXGN-12 箱式固定金属闭环开关设备

HXGN-12型箱式固定金属封闭开关柜（简称环网柜），是一套额定电压12kV、额定频率50Hz的交流高压设备，主要用于交叉电流环网终端配电网络及工业电气设备，起到接收、分配和保护电能的作用。该环网柜具有完整性高、体积小、无火灾或爆炸危险等优点，也适用于箱式变电站的安装。

型号名称

工作环境

• 环境温度上限为+40℃，下限为-25℃；

• 海拔不超过1000米；

• 日平均相对温度不应超过95%，月平均相对温度不应超过90%；

• 无火灾、爆炸危险和剧烈振动的场所；

• 周围空气中没有腐蚀性或易燃气体、水蒸气和导电粉尘等严重污染。

规格

结构特点

• 采用全组装结构，重量轻，外观美观，可以任意组合安装，实现无限扩展。

• 可配备 FN12-12 压缩空气负载开关和组合装置，或 F2N25-12 真空负载开关和组合装置，体积小，免维护，三相联动结构，隔离断路明显。

• 负载开关和组合装置可以灵活安装，包括左侧和右侧安装、正面安装和反向安装（FZN25 不能反向安装）。

• 它可以手动操作，也可以电动操作，并且具有遥控功能。

• 配备完整可靠的机械连接和联锁装置，完全实现了“五防”功能。

• a. 当负载开关闭合时，接地开关无法闭合，前门也无法打开；

• b.当负载开关断开时，接地开关可以闭合；当接地开关闭合时，前门可以打开。

• c. 接地开关闭合时，负载开关不能闭合，前门面板可以打开；

• d. 接地开关断开时，负载开关可以断开和闭合，但前门板不能打开；

• e. 当电缆接入电源线时，无论负载开关处于闭合还是断开状态，电磁锁都会控制前门面板，防止其打开（除非使用专用钥匙进行紧急解锁）。

• 负载开关采用联动保护绝缘阀或透明绝缘罩来屏蔽带电触点，确保人身安全。

• 采用前端操作维护和可靠的墙面安装方式。

• 前门上设有观察窗，可以清晰地观察机柜内部各部件的工作状态。

整体及安装尺寸概述

订购信息

下单时应提供以下技术信息：

• 主要接线方案编号、用途、单线系统图、额定电压、额定电流、额定短路分断电流、配电室布置图、开关柜布置图等；

• 开关设备的控制、测量和保护功能的要求，以及其他锁定和自动装置的要求和原理图；

• 开关设备内部主要电气元件的型号、规格和数量；

• 当开关设备用于特殊环境条件时，订购时应提供详细说明；

• 其他特殊要求必须在下订单前以书面形式解释和协商。
