XGN15-12(SF6) 箱式可拆卸交流金属封闭开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年，专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工，其中包括22名研发人员和一支经验丰富的工程师团队，致力于创新和品质。公司拥有5,200平方米的厂房，配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台，集成式杆装重合器年产能达6,000台。
我们已获得ISO9001（质量管理体系）、ISO14001:2015（环境管理体系）和ISO45001:2018（职业健康安全管理体系）认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。

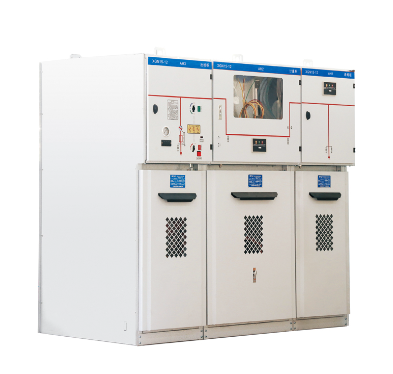

产品图片
XGN15-12(SF6) 箱式可拆卸交流金属封闭开关柜
常规
XGN15-12 (SF6) 型交流金属封闭环网开关柜（以下简称环网开关柜）采用国外先进技术，符合国内城乡电网改造需求，是自主设计研发的新一代高电气产品。其各项技术性能均符合IEC62271-200:2003和GB3906标准。
机柜主开关采用ABB原装进口或国产组装的ABB设备，或采用原装进口零部件国产组装的SFL-12开关设备。我们也可以使用ABB原装SF6断路器或VD4-S型真空断路器。其操作方式分为手动和电动两种。
该机柜采用数控机床加工，并以铆钉连接。它具有可靠的机械联锁和防误操作功能。该产品体积小、重量轻、外观精美、操作简便、性能优异、无污染、维护成本低，这些都是其极其显著的特点。
型号名称
工作环境
环境温度：-25～+40℃
海拔高度：≤2000m
湿度：日均湿度≤95%，月均湿度≤90%
适用于无腐蚀性或易燃气体、蒸汽等污染的场所。
不能在剧烈震动的场所使用。
规格
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐受电压 | kV | 75 | 95 | 125 |
| 1分钟工频耐受电压 | 42 | 55 | 65 | |
| 额定电流 | A | 630 | 630 | 630 |
| 关闭容量 | kA | 50 | 50 | 40 |
| 热稳定性电流 | 千安/秒 | 20/3 | 一 | 一 |
| 分断能力 | A | 1700 | 一 | 一 |
| 最大保险丝 | A | 125 | 一 | 一 |
| 极距 | mm | 210 | 210 | 210 |
外部尺寸
| 名称 | 单位 | 时间 |
| 断路器柜的宽度 | mm | 750 |
| 其他橱柜的宽度 | mm | 375,500 |
| 高度 | mm | 1600,1850 |
| 深度 | mm | 980,900 |
| 继电器仪表舱高度 | mm | 450 |
| SFL规格 | ||||
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐受电压 | kV | 75 | 95 | 125 |
| 1分钟工频耐受电压 | kV | 28 | 38 | 50 |
| 额定电流 | A | 630 | 630 | 630 |
| 关闭容量 | kA | 50 | 50 | 40 |
| 热稳定性电流 | 千安/秒 | 20.3 | 一 | 一 |
| 分断能力 | A | 1700 | 一 | 一 |
| 最大保险丝 | A | 125 | 一 | 一 |
| 极距 | mm | 210 | 210 | 210 |
| VD4-S 的规格 | ||||
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐受电压 | kV | 75 | 95 | 125 |
| 工频耐压 | kV | 28 | 38 | 50 |
| 额定电流 | A | 630 | 630 | 630 |
| 热稳定性电流 | 千安/秒 | 20.3 | ||
| 极距 | mm | 210 | 210 | 210 |
整体及安装尺寸概述
规格
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐受电压 | kV | 75 | 95 | 125 |
| 1分钟工频耐受电压 | 42 | 55 | 65 | |
| 额定电流 | A | 630 | 630 | 630 |
| 关闭容量 | kA | 50 | 50 | 40 |
| 热稳定性电流 | 千安/秒 | 20/3 | 一 | 一 |
| 分断能力 | A | 1700 | 一 | 一 |
| 最大保险丝 | A | 125 | 一 | 一 |
| 极距 | mm | 210 | 210 | 210 |
外部尺寸
| 名称 | 单位 | 时间 |
| 断路器柜的宽度 | mm | 750 |
| 其他橱柜的宽度 | mm | 375,500 |
| 高度 | mm | 1600,1850 |
| 深度 | mm | 980,900 |
| 继电器仪表舱高度 | mm | 450 |
| SFL规格 | ||||
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐受电压 | kV | 75 | 95 | 125 |
| 1分钟工频耐受电压 | kV | 28 | 38 | 50 |
| 额定电流 | A | 630 | 630 | 630 |
| 关闭容量 | kA | 50 | 50 | 40 |
| 热稳定性电流 | 千安/秒 | 20.3 | 一 | 一 |
| 分断能力 | A | 1700 | 一 | 一 |
| 最大保险丝 | A | 125 | 一 | 一 |
| 极距 | mm | 210 | 210 | 210 |
| VD4-S 的规格 | ||||
| 额定电压 | kV | 12 | 17.5 | 24 |
| 冲击耐受电压 | kV | 75 | 95 | 125 |
| 工频耐压 | kV | 28 | 38 | 50 |
| 额定电流 | A | 630 | 630 | 630 |
| 热稳定性电流 | 千安/秒 | 20.3 | ||
| 极距 | mm | 210 | 210 | 210 |
