XGN2-12 箱式可拆卸交流金属封闭开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
雅絮智能科技有限公司 公司成立于2015年,专业生产全套高低压配电设备。我们的产品组合包括低压开关柜、高压开关柜、环网柜、带一次二次回路集成的杆式重合器、集成式环网柜、配电箱、电能计量箱、紧凑型变电站和光伏并网箱。
雅絮拥有超过100名员工,其中包括22名研发人员和一支经验丰富的工程师团队,致力于创新和品质。公司拥有5,200平方米的厂房,配备25台生产设备和32台检测设备。我们的配电设备年产能达5,260台,集成式杆装重合器年产能达6,000台。
我们已获得ISO9001(质量管理体系)、ISO14001:2015(环境管理体系)和ISO45001:2018(职业健康安全管理体系)认证。雅絮的产品已出口到包括巴西、沙特阿拉伯和迪拜在内的十多个国家和地区。

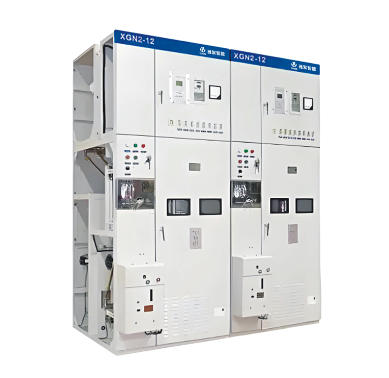

产品图片
XGN2-12 箱式可拆卸交流金属封闭开关柜

XGN2-12型箱式不可拆卸交流金属封闭开关柜(简称开关柜)用于额定电压3.6-12kV三相交流50Hz、额定电流630-3150A的电力系统中,用于接收和分配电力,尤其适用于频繁运行的工况。其母线系统为单母线系统,但也可衍生为带旁路的单母线系统和双母线系统。
常规
该开关柜符合国家标准GB3906《3-35kV交流金属封闭开关柜》和国际标准IEC298的要求,具有完善的防错功能。该开关柜主要采用ZN28A-12、ZN28B-12等真空断路器。隔离开关采用GN30-12旋转式隔离开关、GN22-12大电流隔离开关和GN30-12旋转式大电流隔离开关。
型号名称

工作环境
环境温度:-10~+40℃
海拔:≤1000米(海拔超过1000米可与公司协商)
湿度:日均湿度≤95%,月均湿度≤90%
地震烈度:≤8级
适用于无火灾、爆炸危险、严重污染、化学腐蚀和剧烈振动的场所。
规格
| 名称 | 单位 | 时间 | ||
| 额定电压 | kV | 3,6,7,2,12 | ||
| 额定电流 | A | 630 1000 | 1250 2000 | 2500 3150 |
| 额定短路分断电流 | kA | 20 | 31.5 | 40 |
| 额定短时耐受电流 | kA | 20 | 31.5 | 40 |
| 额定峰值可承受电流 | kA | 50 | 80 | 100 |
| 额定短路闭合电流 | kA | 50 | 80 | 100 |
| 额定短时耐受电流持续时间 | s | 4 | ||
| 防护等级 | IP2X | |||
| 母线系统 | 单母线、带旁路的单母线、双母线 | |||
| 工作类型 | 电磁型、弹簧储能型 | |||
| 尺寸(长*宽*高) | mm | 1100X1200X2650(低于1250A) | ||
| 重量 | kg | 1000 | ||
VYN-12真空断路器规格
| 名称 | 单位 | VYN-12/630-20 1000-20 | VYN-12/1250-31.5 2000-31.5 | VYN-12/2500-40 3150-40 | |||
| 额定电压 | kV | 12 | |||||
| 额定频率 | Hz | 50 | |||||
| 额定电流 | A | 630,1000 | 1250,2000 | 2500,3150 | |||
| 额定短路分断电流 | kA | 20 | 31.5 | 40 | |||
| 额定短路闭合电流 | kA | 50 | 80 | 100 | |||
| 额定短时耐受电流 | kA | 20 | 31.5 | 40 | |||
| 额定峰值可承受电流 | kA | 50 | 80 | 100 | |||
| 额定短时耐受电流持续时间 | s | 4 | |||||
| 机械寿命 | 时 | 10000 | |||||
| 额定短路分断电流的倍数 | 时 | 30(50) | |||||
| 电弧时间 | ms | ≤20 | |||||
| 类型 | CD10 I | CD10 II | CD10 III | ||||
| 工作电压 | 闭合线圈 | 110,220 | – | ||||
| 断路线圈 | 24,48,110,220 | – | |||||
| 工作电流 | 关闭 | 110 | V | 196 | 240 | 294 | |
| 220 | 98 | 120 | 147 | ||||
| 破坏 | 24 | V | 37 | ||||
| 48 | 18.5 | ||||||
| 110 | 5 | ||||||
| 220 | 2.5 | ||||||
| 类型- | CT8-I CT8-II | ||||||
| 弹簧储能 新能源 | 工作电压 | -储存能量 电机 | ≈ 110,≈ 220, ≈380 | ≈ 110,≈ 220, ≈380 | ≈ 110,≈ 220, ≈380 | ||
| 分励脱扣器 | 约110,约220, ~380,-48 | 约110,约220, ~380,-48 | 约110,约220, ~380,-48 | ||||
| 欠压 发布 | ~110(1000) -220,-380 | ~110(1000) -220,-380 | ~110(1000) -220,-380 | ||||
| 储存能量时间 | s | ≯ 6 | |||||
| 过流释放 | A | 5 | |||||
| 关闭时间 | s | 直流电磁铁>0.20;弹簧储能>0.15 | |||||
| 关闭时间 | s | ≯ 0.06 | |||||
CD17机制的规格
| 类型 | 闭合线圈 | 断路线圈 | 匹配额定短路断路器 匹配电流 (kA) | |||
| 电流(A) | 电阻(Ω) | 电流(A) | 电阻(Ω) | 短路开路电流(kA) | ||
| CD17 – I | -220V | 55 | 4±0.24 | 1.5 | 146±8 | 20 |
| CD17 – II | -220V | 71 | 3.1±0.2 | 1.5 | 146±8 | 31.5 |
| -110V | 142 | 0.77±0.05 | 3.0 | 36.5±2 | ||
| CD17 – III | -220V | 128 | 1.72±0.1 | 1.5 | 146±8 | 40 |
| -110V | 256 | 0.43±0.03 | 3.0 | 36.5±2 | ||
| 额定工作电压(V) | 〜110 | 〜220 | 〜380 | 〜48 | 〜110 | 〜220 | |
| 额定工作电流(A) 额定工作电流(A) | 破坏 | 2.8 | 1.6 | 2.3 | 1.2 | ||
| 关闭 | 1.3 | 0.8 | 1.3 | 0.55 | |||
| 额定功率(W) | 破坏 | 308 | 352 | 255 | 264 | ||
| 关闭 | 143 | 176 | 143 | 121 | |||
| 20°C 时的线圈电阻 (Ω) | 破坏 | 12 + 0.6 | 48±2.4 | 48±2.4 | 190±10 | ||
| 关闭 | 22±1 | 85±4 | 85±4 | 398±20 | |||
| 正常工作电压范围 | 关闭 | 额定工作电压的 85% – 110% | |||||
| 破坏 | 额定工作电压的 65% – 120%(低于额定工作电压的 30% 不会损坏) | ||||||
| 额定短路分断电流 匹配真空断路器 (KA) | CT19 – I | 20 | |||||
| CT19 – II | 31.5 | ||||||
| CT19 – III | 40 | ||||||
隔离开关的规格
| 名称 | 单位 | GN30-12/400 | GN30 12/630 | GN30-12/1250 | |
| GN30-12D/400 | GN30 12D/630 | GN30-12D/1250 | |||
| 额定电压(最高工作电压) | kV | 12 | |||
| 额定电流 | A | 400 | 630 | 1250 | |
| 短时耐受电流(4秒) | kA | 12.5 | 20 | 31.5 | |
额定峰值耐受电流(峰值) | kA | 31.5 | 50 | 80 | |
| 雷电冲击耐受电压 | 相位到地球、 相间 | kV | 75 | ||
| 骨折到骨折 | kV | 85 | |||
| 1分钟工频耐压测试 | 相位到地球、 相间 | kV | 42 | ||
| 骨折到骨折 | kV | 48 | |||
| 名称 | 单位 | GN22-12/2000 | GN22-12/3150 | |
| 额定电压(最高工作电压) | kV | 12 | ||
| 额定电流 | A | 2000 | 3150 | |
| 短时耐受电流(4秒) | kA | 40 | 50 | |
| 额定峰值耐受电流(峰值) | kA | 100 | 125 | |
| 雷电冲击耐受电压 | 相位到地球; 相间 | kV | 75 | |
| 骨折到骨折 | kV | 85 | ||
| 1分钟工频耐压测试 | 相位到地球; 相间 | kV | 42 | |
| 骨折到骨折 | kV | 48 | ||
XGN2-12-07D 外形图

XGN2-12 安装尺寸图

XGN2-12 草图
