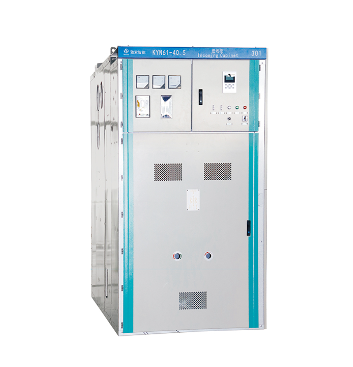

KYN61-40.5 钢壳可拆卸式交流金属封闭开关柜

常规

KYN61-40.5型开关柜适用于40kV三相交流50Hz电力系统，用于接收和分配电力，以及控制、规划和监控电厂、变电站、工矿综合设施和高层建筑的电路。除广泛应用于一般电力系统外，它还可用于替代频繁运行的装置。使用环境条件符合GB3906《3.6-40.5kV交流金属封闭开关柜》标准。

型号名称

工作环境

• 工作环境

• 环境温度：-15℃至+40℃

• 湿度：日均：≤ 95%

• 日蒸汽压 = 2 2kPa

• 月平均值0 ≤ 90%

• 月平均蒸汽压≤1.8kPa

• 海拔≤1000米

• 地震烈度≤8级

• 它适用于无腐蚀性或易燃气体、蒸汽等的场所。

• 污染。

• 不能在剧烈震动的场所使用。

• 客户和制造商需要讨论环境条件何时不适用。

• 根据GB3906。

规格

尺寸

结构图

1、辅助插头 2、断路器 3、阀门 4、联系箱 5、断路器室 6、仪器室 7、母线衬套 8、减压帽 9、母线室 10、主母线 11、隔离隔板 12、接地开关 13、电源线 14、电缆室 15、电流互感器

订购信息

• 主布线方案的序列号和应用、主布线方案图纸、配电室布局图和布置图；

• 对开关柜进行控制、测量和保护的要求，以及闭锁和自动系统的要求；

• 开关柜主要电气元件的类型、规格和数量；

• 如果需要开关柜或电缆柜之间的母线桥连接，则应附上母线桥的额定电流容量、跨距和高度等详细数据。

• 如果开关柜用于特殊环境条件，则订购时必须声明。

• 其他特殊要求需要在订购时商定。
