PZ30照明配电箱
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥伊斯特电气有限公司是一家集研发、设计、生产、销售、服务于一体的专业现代化科技企业。主要从事输配电高低压成套设备的研发、生产、销售与维护等。公司的主要产品有高压开关柜、低压开关柜、配电箱、终端箱、箱式变电站等系列产品。
合肥伊斯特电气有限公司积极投身于电气行业,公司拥有专业化的工程师与技术人员。本着“诚信为本、客户至上”的原则以专业化、高效化、高质量为用户提供较好的产品与服务。公司十分重视产品的质量,以质取胜,是我们的一贯作风,保证产品的质量也是企业的责任和义务。
本公司高压开关柜及箱式变电站等产品已通过试验站实验验证并取得相关实验报告;低压开关柜、配电箱、终端箱等已取得国家颁发的CCC证书,所有产品均符合国家现行的各项标准。
产品图片

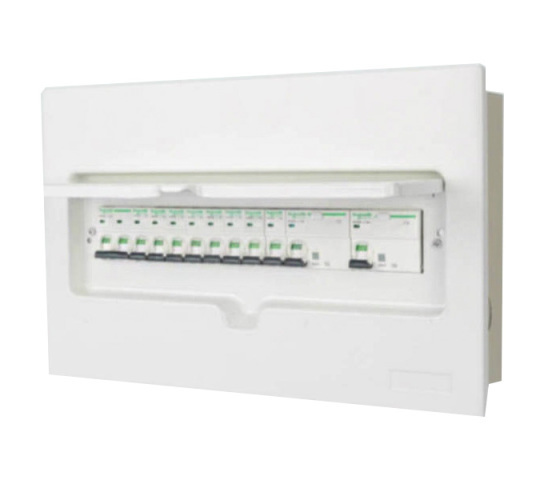

PZ30照明配电箱

概述
PZ30 数模化终端组合电器采用塑料面板型,即美化环境,又便于拆装。装置增加接地接零端子方便客户接线和走线。它适用于交流 50Hz,额定电压220V、380V 的模数化终端电路中。
安装尺寸(mm)
| 型号规格 | LxHxW | 装箱数(台) |
| 4回路 | 130x140x80 | 42 |
| 6回路 | 170x190x90 | 24 |
| 8回路 | 200x200x90 | 24 |
| 10回路 | 250x250x90 | 16 |
| 12回路 | 280x250x90 | 14 |
| 15回路 | 340x250x90 | 12 |
| 18回路 | 390x250x90 | 12 |
| 20回路 | 430x250x90 | 8 |
| 24回路 | 280x430x90 | 8 |
| 30回路 | 340x430x90 | 6 |
| 36回路 | 390x430x90 | 6 |
| 40回路 | 430x630x90 | 5 |
| 45回路 | 340x630x90 | 5 |
| 54回路 | 390x630x90 | 5 |
| 60回路 | 430x630x90 | 5 |
※可根据客户图纸要求制造。

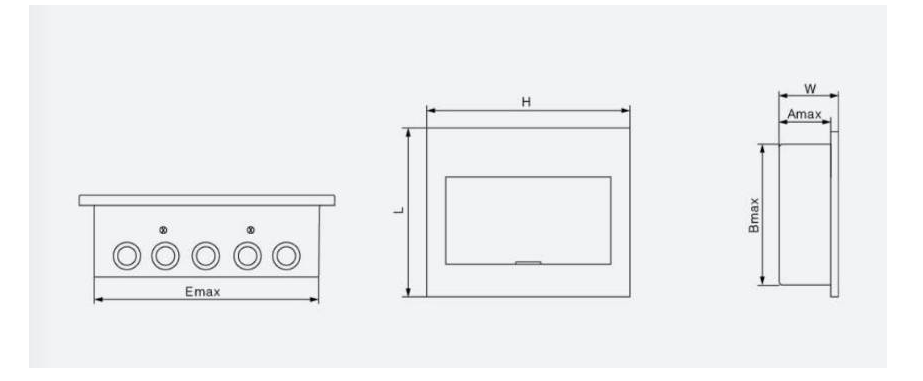

外形安装图(mm)

安装尺寸(mm)
| 型号规格 | LxHxW | 装箱数(台) |
| 4回路 | 130x140x80 | 42 |
| 6回路 | 170x190x90 | 24 |
| 8回路 | 200x200x90 | 24 |
| 10回路 | 250x250x90 | 16 |
| 12回路 | 280x250x90 | 14 |
| 15回路 | 340x250x90 | 12 |
| 18回路 | 390x250x90 | 12 |
| 20回路 | 430x250x90 | 8 |
| 24回路 | 280x430x90 | 8 |
| 30回路 | 340x430x90 | 6 |
| 36回路 | 390x430x90 | 6 |
| 40回路 | 430x630x90 | 5 |
| 45回路 | 340x630x90 | 5 |
| 54回路 | 390x630x90 | 5 |
| 60回路 | 430x630x90 | 5 |
※可根据客户图纸要求制造。
