MNS低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥伊斯特电气有限公司是一家集研发、设计、生产、销售、服务于一体的专业现代化科技企业。主要从事输配电高低压成套设备的研发、生产、销售与维护等。公司的主要产品有高压开关柜、低压开关柜、配电箱、终端箱、箱式变电站等系列产品。
合肥伊斯特电气有限公司积极投身于电气行业，公司拥有专业化的工程师与技术人员。本着“诚信为本、客户至上”的原则以专业化、高效化、高质量为用户提供较好的产品与服务。公司十分重视产品的质量，以质取胜，是我们的一贯作风，保证产品的质量也是企业的责任和义务。
本公司高压开关柜及箱式变电站等产品已通过试验站实验验证并取得相关实验报告；低压开关柜、配电箱、终端箱等已取得国家颁发的CCC证书，所有产品均符合国家现行的各项标准。
产品图片

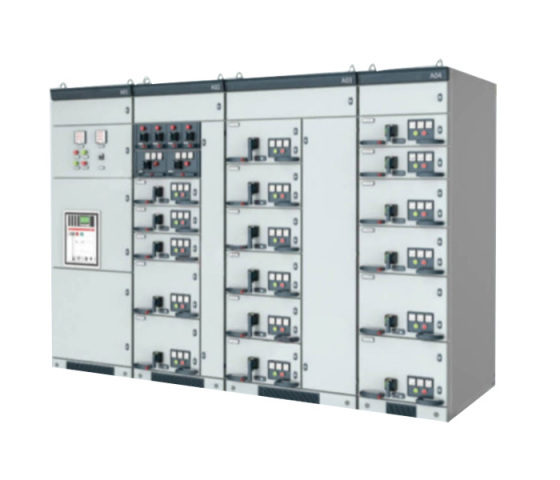

MNS低压抽出式开关柜
概述
MNS 低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型。
MNS 低压抽出式开关柜适用于发电厂、变电站、石油化工、治金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60Hz，额定工作电压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合 GB72511《低压成套开关关设备》及 JB/T9961《低压抽出式成套开关设备》国家专业标准、并符合 IEC439-1、VDE0660 第五部分等国际专业标准。

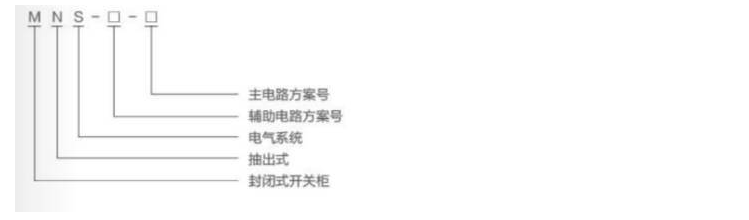

型号及含义
使用环境条件
• 周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；
• 大气条件：空气清洁，相对湿度在最高温度为+40℃时不超过 50%，在较温度时允许有较高的相对湿度，例如+20℃时为 90%，但应考虑到温度变化，有可能会偶然地产生凝露;
• 海拔高度不超过2000m;
• 本装置适应于以下温度的运输和储存过程:-25℃至+55℃的范围之间，在短时间内(不超过 24h)可达 +70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作;
• 如果上述使用条件不能满足时，应由用户和制造厂协商解决;
• 当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。
基本技术参数-电气性能
| 项目 | 单位 | 参数 |
| 额定绝缘电压 | V | 660(1000) |
| 额定工作电压 | V | 380、660 |
| 主母线最大工作电流 | A | 5000 |
| 主母线额定耐受电流 | kA/1s | 100 |
| 主母线额定峰值耐受电流 | kA/0.1s | 220 |
| 配电母线(垂直母线)最大工作电流 | A | 1000 |
| 配电母线(垂直母线)峰值电流:标准型、加强型 | kA/0.1s | 105(最大值)、176kA(最大值) |
防护等级
符合IEC529、DIN40050标准
IP30对大于Φ2.5mm固体防护
IP40对大于1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
(订购IP54防护等级时应与制造厂协商)
基本技术参数-电气性能
| 项目 | 单位 | 参数 |
| 额定绝缘电压 | V | 660(1000) |
| 额定工作电压 | V | 380、660 |
| 主母线最大工作电流 | A | 5000 |
| 主母线额定耐受电流 | kA/1s | 100 |
| 主母线额定峰值耐受电流 | kA/0.1s | 220 |
| 配电母线(垂直母线)最大工作电流 | A | 1000 |
| 配电母线(垂直母线)峰值电流:标准型、加强型 | kA/0.1s | 105(最大值)、176kA(最大值) |
防护等级
符合IEC529、DIN40050标准
IP30对大于Φ2.5mm固体防护
IP40对大于1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
(订购IP54防护等级时应与制造厂协商)
