GCS 低压抽出式开关柜
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥伊斯特电气有限公司是一家集研发、设计、生产、销售、服务于一体的专业现代化科技企业。主要从事输配电高低压成套设备的研发、生产、销售与维护等。公司的主要产品有高压开关柜、低压开关柜、配电箱、终端箱、箱式变电站等系列产品。
合肥伊斯特电气有限公司积极投身于电气行业，公司拥有专业化的工程师与技术人员。本着“诚信为本、客户至上”的原则以专业化、高效化、高质量为用户提供较好的产品与服务。公司十分重视产品的质量，以质取胜，是我们的一贯作风，保证产品的质量也是企业的责任和义务。
本公司高压开关柜及箱式变电站等产品已通过试验站实验验证并取得相关实验报告；低压开关柜、配电箱、终端箱等已取得国家颁发的CCC证书，所有产品均符合国家现行的各项标准。

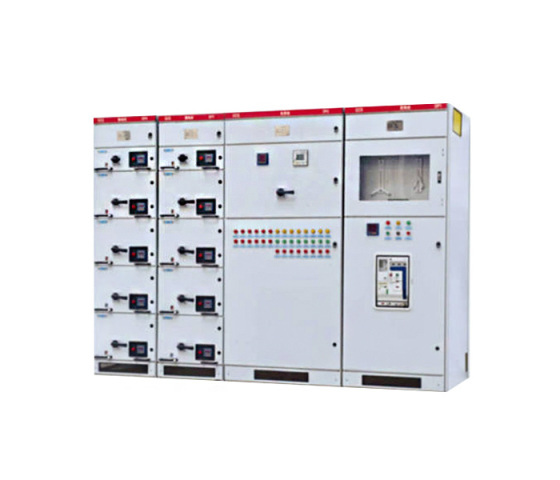

产品图片
GCS 低压抽出式开关柜
概述
GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为 50(60Hz，额定工作电压为 380V(400V),(660V)，额定电流为 4000 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

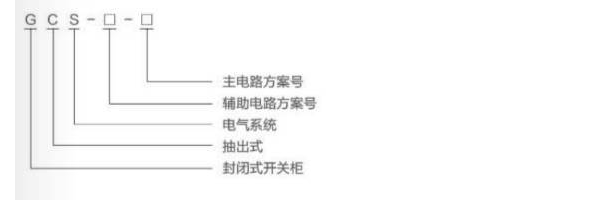

型号及含义
性能指标
装置的设计符合下列标准
IEC439-1 低压成套开关设备和控制设备
GB7251 低压成套开关设备
ZBK360001 低压抽出式成套开关设备
基本参数
| 项目 | 单位 | 参数 | ||
| 主电路额定电压 | V | 交流380(400)、(660) | ||
| 辅助电路额定电压 | V | 交流220、380(400) | 直流110/220 | |
| 额定频率 | Hz | 50(60) | ||
| 额定绝缘电压 | V | 660(1000) | ||
| 额定电流 | 水平母线、垂直母线(MCC) | A | ≤4000、1000 | |
| 母线额定短时耐受电流 | kA/1s | 50,80 | ||
| 母线额定峰值耐受电流 | kA/0.1s | 105,176 | ||
| 工频试验电压 | 主电路、辅助电路 | V/1min | 2500、1760 | |
| 母线 | 三相四线制、三相五线制 | A,B, C, PEN、A, B, C, PE,N | ||
| 防护等级 | IP30,IP40 | |||
主结构
• 主架采用8MF型开口型钢，型钢的二侧面分别有模数为 20mm和100mm和Φ9.2mm的安装孔，内部安装灵活方便；
• 主构架装配形式设计为两种，全组装式结构和部份(侧框和横梁)焊接式结构，供用户选择；
• 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
• 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
• 电缆隔室的设计使电缆上下进出均十分方便。
• 装置通用柜体的尺寸(见下表)
| 高 | 2200 | |||||||||
| 宽 | 400 | 600 | 800 | 1000 | ||||||
| 深 | 800 | 1000 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 |
基本参数
| 项目 | 单位 | 参数 | ||
| 主电路额定电压 | V | 交流380(400)、(660) | ||
| 辅助电路额定电压 | V | 交流220、380(400) | 直流110/220 | |
| 额定频率 | Hz | 50(60) | ||
| 额定绝缘电压 | V | 660(1000) | ||
| 额定电流 | 水平母线、垂直母线(MCC) | A | ≤4000、1000 | |
| 母线额定短时耐受电流 | kA/1s | 50,80 | ||
| 母线额定峰值耐受电流 | kA/0.1s | 105,176 | ||
| 工频试验电压 | 主电路、辅助电路 | V/1min | 2500、1760 | |
| 母线 | 三相四线制、三相五线制 | A,B, C, PEN、A, B, C, PE,N | ||
| 防护等级 | IP30,IP40 | |||
主结构
• 主架采用8MF型开口型钢，型钢的二侧面分别有模数为 20mm和100mm和Φ9.2mm的安装孔，内部安装灵活方便；
• 主构架装配形式设计为两种，全组装式结构和部份(侧框和横梁)焊接式结构，供用户选择；
• 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
• 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
• 电缆隔室的设计使电缆上下进出均十分方便。
• 装置通用柜体的尺寸(见下表)
| 高 | 2200 | |||||||||
| 宽 | 400 | 600 | 800 | 1000 | ||||||
| 深 | 800 | 1000 | 800 | 1000 | 600 | 800 | 1000 | 600 | 800 | 1000 |
