KYN28-12铠装移开式交流金属封闭开关设备
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
合肥伊斯特电气有限公司是一家集研发、设计、生产、销售、服务于一体的专业现代化科技企业。主要从事输配电高低压成套设备的研发、生产、销售与维护等。公司的主要产品有高压开关柜、低压开关柜、配电箱、终端箱、箱式变电站等系列产品。
合肥伊斯特电气有限公司积极投身于电气行业，公司拥有专业化的工程师与技术人员。本着“诚信为本、客户至上”的原则以专业化、高效化、高质量为用户提供较好的产品与服务。公司十分重视产品的质量，以质取胜，是我们的一贯作风，保证产品的质量也是企业的责任和义务。
本公司高压开关柜及箱式变电站等产品已通过试验站实验验证并取得相关实验报告；低压开关柜、配电箱、终端箱等已取得国家颁发的CCC证书，所有产品均符合国家现行的各项标准。
产品图片

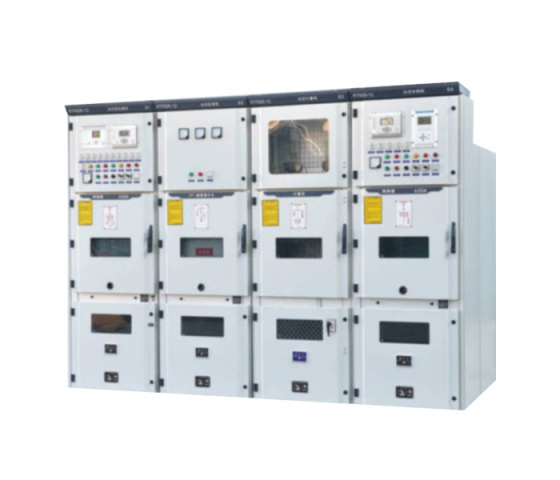

KYN28-12铠装移开式交流金属封闭开关设备
概述
KYN28-12（Z)铠装移开式交流金属封闭开关设备(以下简称"开关设备”)它适用于三相交流 50H 电力系统，用于接受和分配电能并对电路实行控制保护及监测。
本产品符合标准:GB3906《3~35KV 交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1KV 及以上交流金属封闭开关设备和控制设备》。
型号及含义
使用环境条件
• 周围空气温度:最高温度+40℃，最低温度-15℃;
• 相对湿度:日平均相对湿度:≤95%，日平均水蒸气压力不超过 2.2KPa;月平均相对湿度90%;月平均水蒸气压力不超过1.8KPa;
• 海拔高度:≤1000m;
• 地震烈度:不超过8度:
• 周围空气应不受腐蚀性或可燃气体、水蒸气等明显污染;
• 无剧烈振动场所;
• 超出GB3906 规定的正常条件下使用时，由用户和本公司协商。
主要技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定频率 | Hz | 50 | |
| 断路器额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 开关设备额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 额定短时耐受电流(4S) | kA | 20、25、31.5、40 | |
| 额定峰值耐受电流(峰值) | kA | 50、63、80、100 | |
| 额定短路开断电流 | kA | 20、25、31.5、40 | |
| 额定短路关合电流(峰值) | kA | 50、63、80、100 | |
| 额定绝缘水平 1min工频耐受电压 | 相间、相对地间 | kV | 24、32、42 |
| 额定绝缘水平1min工频耐受电压 | 断口间 | kV | 24、32、42 |
| 雷电冲击耐受电压(峰值) | 相间、相对地间 | kV | 40、60、75 |
| 雷电冲击耐受电压(峰值) | 断口间 | kV | 46、70、85 |
| 防护等级 | 外壳为IP4X,隔室间、断路器室门打开时为IP2X。 | ||
主要技术参数
| 项目 | 单位 | 参数 | |
| 额定电压 | kV | 3.6、7.2、12 | |
| 额定频率 | Hz | 50 | |
| 断路器额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 开关设备额定电流 | A | 630、1250、1600、2000、2500、3150 | |
| 额定短时耐受电流(4S) | kA | 20、25、31.5、40 | |
| 额定峰值耐受电流(峰值) | kA | 50、63、80、100 | |
| 额定短路开断电流 | kA | 20、25、31.5、40 | |
| 额定短路关合电流(峰值) | kA | 50、63、80、100 | |
| 额定绝缘水平 1min工频耐受电压 | 相间、相对地间 | kV | 24、32、42 |
| 额定绝缘水平1min工频耐受电压 | 断口间 | kV | 24、32、42 |
| 雷电冲击耐受电压(峰值) | 相间、相对地间 | kV | 40、60、75 |
| 雷电冲击耐受电压(峰值) | 断口间 | kV | 46、70、85 |
| 防护等级 | 外壳为IP4X,隔室间、断路器室门打开时为IP2X。 | ||
