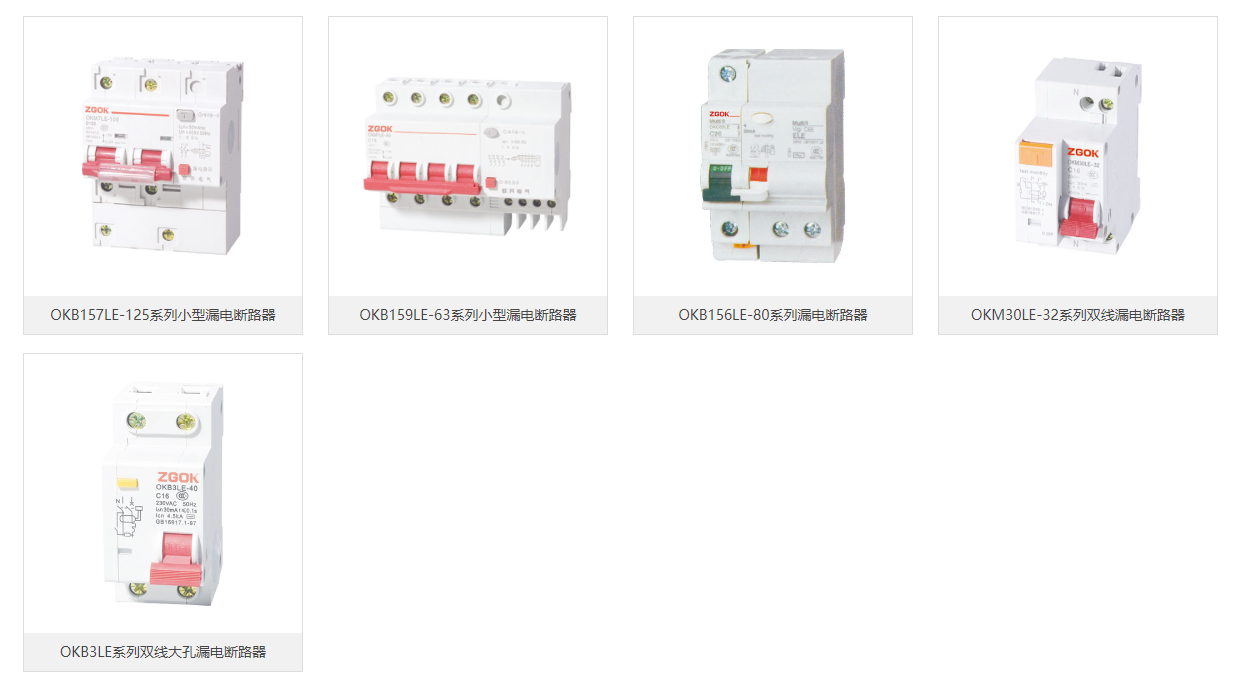

产品图片

OKB156LE-80系列漏电断路器

技术参数

● 电气参数
○ 最大工作电压: 440 V AC
○ 分断能力 (IEC 60898)
○ 冲击耐受电压: 6 kV
● 限流等级: 3
● 隔离功能
○ 切实分断指示
○ 手柄上绿色标志表示触头处于断开位置
● 快速闭合: 保证冲击性负载的可靠工作，延长断路器
的电气寿命
● 机械寿命: 20,000次
● 环境
○ 使用环境温度: -30°C 至 +70°C
○ 抗湿热性: 2类 (温度55°C时，相对湿度95%)
● 参考重量 (克)
额定电流
(A) 1-63
类型1P 2/3/4P
电压(V) 230 400
分断能力(kA)6

重量
1P 110g
2P 220g
3P 340g
4P 450g

● 接线
○ 隧道式接线端子
○ 端子接线面积
1～32 A，适用于25 mm2 及以下导线
40～63 A，适用于35 mm2 及以下导线
●安装
模块化结构，可方便地安装在DIN标准导轨上

B 型曲线
保护短路电流较小的负载（如电源、长电缆等）
● 电气参数
○ 额定电流: 1～63 A (30°C 时)
○ 脱扣特性: 瞬时脱扣范围 (3～5) In
C 型曲线
保护常规负载和配电线缆
● 电气参数
○ 额定电流: 1～63 A (30°C 时)
○ 脱扣特性: 瞬时脱扣范围 (5～10) In
D 型曲线
保护起动电流大的冲击性负荷 (如电动机，变压器等)
● 电气参数
○ 额定电流: 1～63 A (30°C时)
○ 脱扣特性: 瞬时脱扣范围 (10～14) In
标准及认证
● 符合IEC 60898 / GB 10963-2004

========================================================

========================================================

与C65断路器拼装使用，可实现:
-对间接接触提供人身保护
-对直接接触提供补充人身保护
-对电气设备的绝缘故障提供保护（电气火灾等）
- 100 mAs, 300 mAs可实现分级保护
-带"G"表示能对线路的过压提供保护
IEC 61009 / GB 16917
30, 100, 300 mA 瞬动型 AC类
100 mAs, 300 mAs 延时型 AC类
Vigi C65 ELE (G) 电子式剩余电流动作保护附件

技术参数              　　　　　　　　　　
● 额定电压: 230 / 400 V AC，+10...-15 %，50 Hz
● 额定电流: In≤40 A，In≤63 A
● 额定剩余动作电流: 30 mA，100 mA，300 mA，
100 mAs，300 mAs
● "G"提供工频过压保护功能: 280±5% V AC
● 脱扣指示: Vigi附件操作手柄上有红色剩余电流动作
脱扣指示
● 手动控制: 手柄允许两种复位模式
○ 断路器和剩余电流动作装置同时复位
○ 断路器和剩余电流动作装置分别复位，剩余电流动作
附件先复位，断路器后复位
● 防止暂态过电压(闪电、电网操作等)引起的误动作
● 接线
剩余电流动作附件可接25 mm2
多股软线或35 mm2 单股硬线

● 标准及认证
符合IEC 61009-1 / GB 16917标准并获得CCC认证证
书
● 注意
In≤40A 的Vigi 剩余电流动作附件为防误配设计，能防止
它与额定电流大于40A的C65断路器拼装
● AC类剩余电流动作保护附件
对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣
