THT-APS电弧光综合保护系统

◆产品概述

          THT-APS电弧光综合保护系统（切除总故障典型动作时间为60～70ms）比传统保护动作时间缩短了60ms，将电弧光故障限制在了初始阶段，阻断故障发展的可能性。

          该产品主要应用于：各发电厂、变电站、配电所、箱式变、铁路电站等系统开关柜内中低压母线保护；馈线柜电缆室连接头、断路器室保护；整流柜保护；其它易发生弧光的设备如高压电机接线盒等保护。

◆产品组成

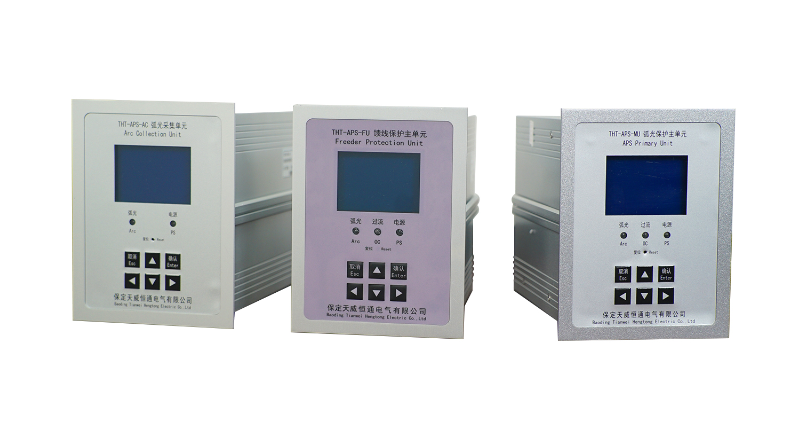

          THT-APS电弧光综合保护系统包括THT-APS-MU主单元、THT-APS-AC弧光采集单元、THT-APS-FU馈线保护单元等。

THT-APS-MU主单元

          主单元是电弧光保护系统的核心，采集、测量、计算各种输入量，实现各项保护逻辑的设定。具有与站内监控系统通信、自检等功能。检测短路电流和来自弧光传感器的光信号，对数据进行处理，判断，发出跳闸信号给上游断路器以切除故障，并根据弧光传感器的地址实现故障定位。

THT-APS-AC弧光采集单元

          弧光采集单元是当采集点超出主单元固有配置时加装的采集信号单元，每个单元可提供16路弧光采集输入。每一路弧光信号均可以由操作界面完成地址设定。光信号通过光纤，由T1/T2传递给主单元，其它数据由通讯连接进行传递，各采集单元之间用串行方式连接。

THT-APS-FU馈线保护单元

          馈线保护单元作为馈线型弧光保护的单元独立使用，每个单元可提供3路弧光采集输入，弧光传感器一般安装在馈线柜的断路器室（远离母线室一侧）和电缆室，也可根据实际需求选择安装位置。当馈线柜中发生弧光时迅速采集弧光信号，结合过流信号启动开关柜相关保护，断开该馈线柜中的断路器。避免由于某一开关柜故障而跳开整段母线造成的大范围停电。

◆产品特点

◇主单元能够独立携带弧光传感器，降低业主使用成本；

◇可配套独立的后台系统；

◇光纤环网设计，保证各种运行环境下系统动作的可靠性；

◇具有事故记录、故障定位、电流测量功能；

◇大屏幕液晶显示，操作简单；

◇弧光信号在采集单元之间串行传输，使监测点的数量可任意增加；

◇主单元与采集单元间具有光纤、通讯双连接，既可快速传递故障弧光信号，又可进行数据传输；

◇算法先进，数据处理更加快速、准确，计算时间小于208μs；

◇关键元器件采用进口产品；

◇通过电磁兼容检验，严酷等级为IV级；

◇弧光传感器通过光纤与主设备无源连接，电气隔离及抗干扰能力极强；

◇全合金外壳设计，质量轻，能够屏蔽外界电磁干扰；

◇动作判据可设置为弧光和过流双判据动作或单弧光动作，可根据需要设置动作口同步性；

◇通讯支持ModBus RTU、IEC61850等通讯规约。
