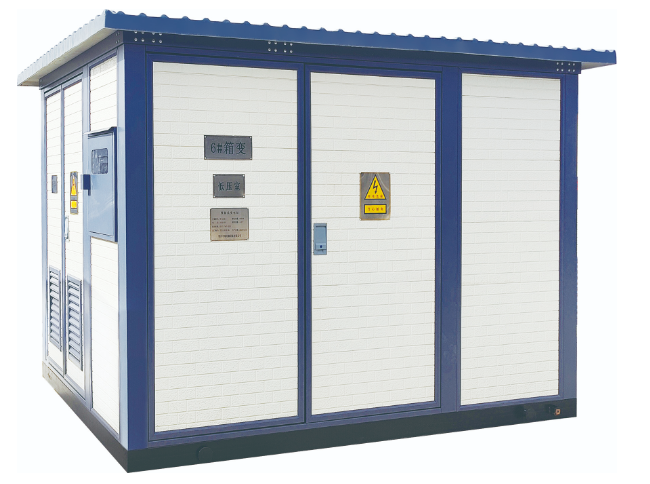

YB预装式变电站

产品概述

      YB口-口/口型预装式变电站(简称箱式变)是由中压开关设备、变压器、低压开关设备等组成的成套配电装置。具有体积小、占地面积少、结构紧凑、造型美观、运行安全可靠、维护方便等特点，同时也大大的降低了建设费用，是目前城乡变电站建设和改造不可或缺的成套配电设备。

      本产品适用于城市高层建筑、住宅小区、厂矿企业、路灯等场所，特别是作为临时施工用电更为适宜。本产品可根据用户不同需求制作成不锈钢箱变、复合板箱变、金属雕花板箱变、镀锌板喷涂箱变、GRC材质箱变等。

      适用标准:

      ◎GB/T17467-2020《高压/低压预装式变电站》

      ◎GB/T1094.11-2007《电力变压器 第11部分 干式变压器》

      ◎GB/T11022-2011《高压开关设备和控制设备标准的共用技术要求》

      ◎GB/T1094.10-2003《电力变压器 第10部分:声级测定》

正常使用条件

      1.海拔高度不超过2000m;

      2.环境温度:周围空气温度不高于+50℃，不低于-50℃ ;

      3.周围空气湿度不超过90%(+25℃);

      4.风速不大于34m/s;

      5.地震水平加速度不大于0.4m/s²，垂直加速度不大于0.2m/s2;

      6.使用地点无导电尘埃，无腐蚀性、易燃、易爆的危险物品 ;

      7.安装地点无剧烈震动的场所，倾斜度不大于3°。

 注:当实际使用环境条件与上述不同时，用户与制造厂协商。

主回路一次接线方案

1.高压一次接线方案:

        预装式变电站(箱式变)高压一次接线方式，一种是配真空断路器，另一种是配负荷开关熔断器组，具体方案由用户确定。

2.低压一次接线方案:

        预装式变电站(箱式变)低压出线回路，一般情况下315kVA以下为4~6路;315~630kVA范围内为6~8路;800~1000kVA范围内为8~12路，其它容量具体情况可根据用户需要确定。
