变频电力电缆

产品描述

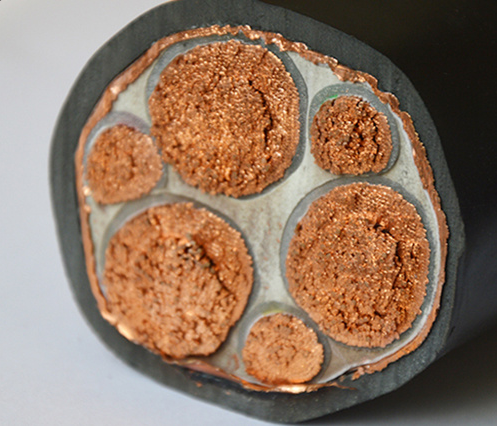

　　变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成3+3线芯结构，使电缆具有较强的耐电压冲击性，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用。

用途
　　变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中，作输送电能用。尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业

使用条件

1、额定电压U0/U：0.6/1KV

2、电缆导体长期允许最高温度为90度，短路时最高温度250度

3、安装敷设环境温度不低于0度，固定敷设时环境温度不低于-10度

4、电缆允许最小弯曲半径不小于15D(D-电缆外径，mm)

性能

1、BPYJVP12R-TK、ZRBPYJVP12R-TK型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。

2、交联聚乙烯绝缘、耐温耐候性好。

3、低传输阻抗，电磁兼容性好。

4、低工作电容。

5、良好的抗干扰和低辐射性能。

6、对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。

常见型号

BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

ZRBPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。

ZRBPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。

BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。

ZRBPYJVPX12R-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。
