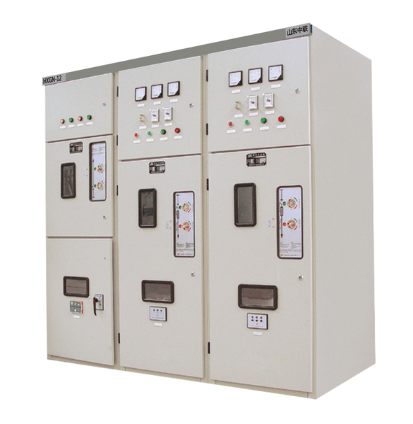

HXGN□-12户内交流金属封闭环网开关设备

产品介绍

        HXGN□-12户内交流金属封闭环网开关设备，主要用于三相交流50HZ、额定电压3 .6~ 12KV的电力系统的环网供电或双辐射供电，也可用于终端供电作为电能的控制和用电设备的保护装置，它也适用于装入箱式变电站，尤其是紧凑型箱变中，模块化结构，既紧凑又可扩充，具有结构简单、操作灵活、联锁可靠、安装方便的特点。其性能符合国家GB3906及IEC-298等标准。

使用环境条件

        海拔高度不超过1000m。

　　环境温度上限+40°C；下限-5°C。

　　相对湿度日平均值不超过95%，月平均值不超过90%。

　　水蒸气压力日平均值不超过2.2kPa，月平均值不超过90%。

　　周围环境没有火灾、爆炸危险、严重污秽、化学腐蚀、水蒸气、剧烈震动的场所。

　　地震烈度不超过8级。

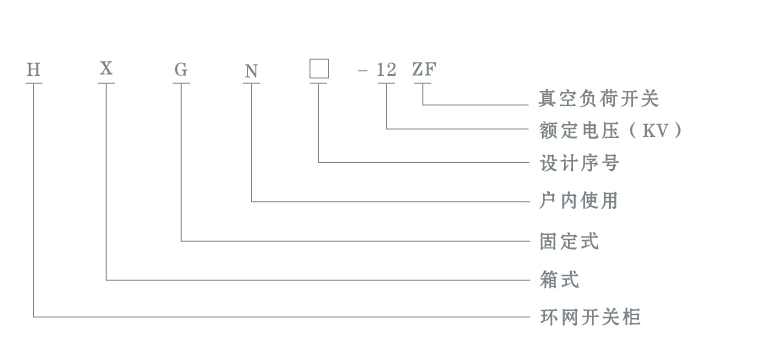

型号及其含义

结构特点

        本开关柜为金属封闭箱式固定结构，采用进口敷铝锌板(或优质冷轧钢板)经数控机床加工组装成型，尺寸精度高，生产周期短，机械强度好，体积小、重量轻，具有很强的系列性和通用性，内部安装板采用镀锌处理，断路器固定安装，运行更安全、可靠性高，防护等级达到IP30。

　　开关柜后上部为主母线室，室顶部设有压力释放装置；前上部为低压室，小母线可从室底部用电缆连接，或在室顶部布置铜管或铜棒；开关柜中下部贯通，母线室通过负荷开关与中下部保持电气连接；后部安装电流互感器、电压互感器、避雷器， 一次电缆从柜后下部出线；柜底布置有接地母线，贯穿于整排开关柜。

　　开关柜由4个部分组成：①母线室②三工位负荷开关室(或断路器室)③电缆室④低压控制室以及测量或计量回路、操动机构、联锁机构等部分组成。柜内布置：上部为母线室和仪表室，仪表室在母线室的前部，中部为负荷开关室，各隔室用钢板分隔，可避免故障部位影响到邻室。

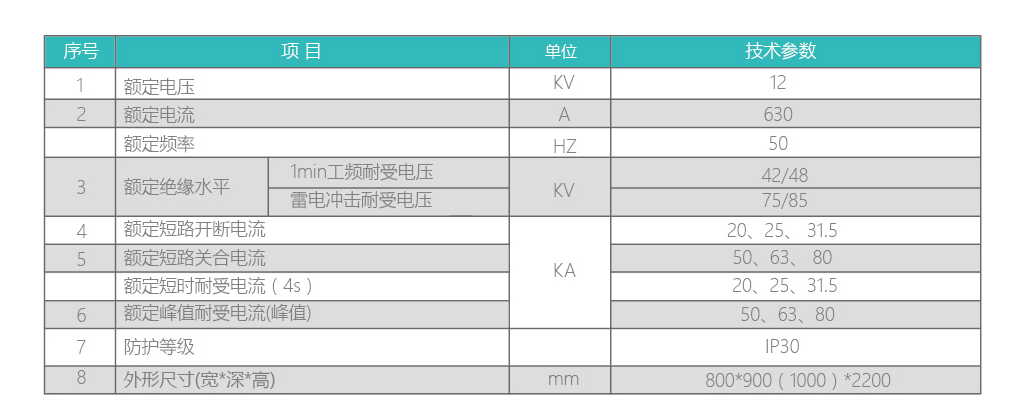

主要技术参数

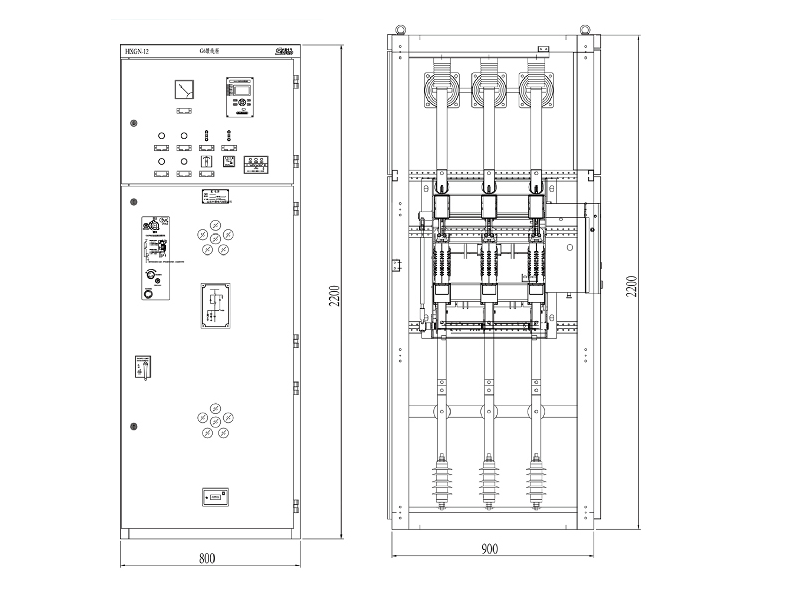

开关柜外形及尺寸
