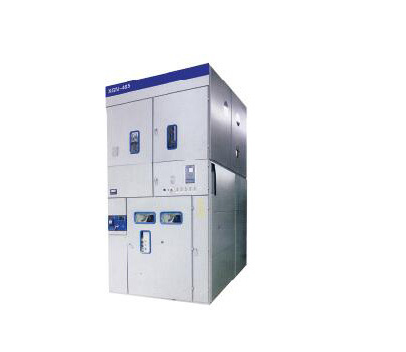

XGN□-40.5箱型固定式户内交流金属封闭开关设备

产品介绍

        XGN□-40.5箱型固定式金属封闭开关设备适用于三相交流50HZ、额定电压40.5KV电力系统中，主要应用于发电厂、变电所及工矿企业中，作为接收与分配电能之用，并具有对电路进行控制、保护和监测等功能，尤其适用于频繁操作的场所。

　　本开关柜符合国家标准GB3906《3-35KV交流金属封闭开关设备》及国际标准IEC298的要求，并具有“五防”闭锁功能。

使用环境条件

        海拔高度不超过1000m。

　　周围介质温度不高于+40℃，不低于-15℃(允许-30℃储运)。

　　相对温度：日平均值不大于95%，月平均值不大于90%。

　　周围空气应不受腐蚀性可燃气体、水蒸气等明显污染。

　　应具有一定的耐污秽性能。

　　无经常性剧烈震动。

型号及其含义

结构特点

　　 本设备为金属封闭箱式结构，柜体框架由角钢焊接而成，柜内由接地的金属隔板分隔成多个功能隔室。

　　断路器室在柜体下部，设有压力释放通道，若内部发生电弧时，压力气体可通过泄压通道从柜顶释放。

　　母线室在柜体后上部，为了减少柜体高度，母线呈品字形排列，由高强度的绝缘子支持，母线与上隔离开关接线端子相连接。

　　电缆室在柜体后下部，在断电情况下可打开后柜门进入。

　　前柜底侧设有铜接地，其截面为4×40mm2，可贯穿柜体之间的接地系统。

　　本开关设备为“五防”功能完善的加强绝缘型产品，柜内相间和相对地之间空气绝缘净距离大于360mm。

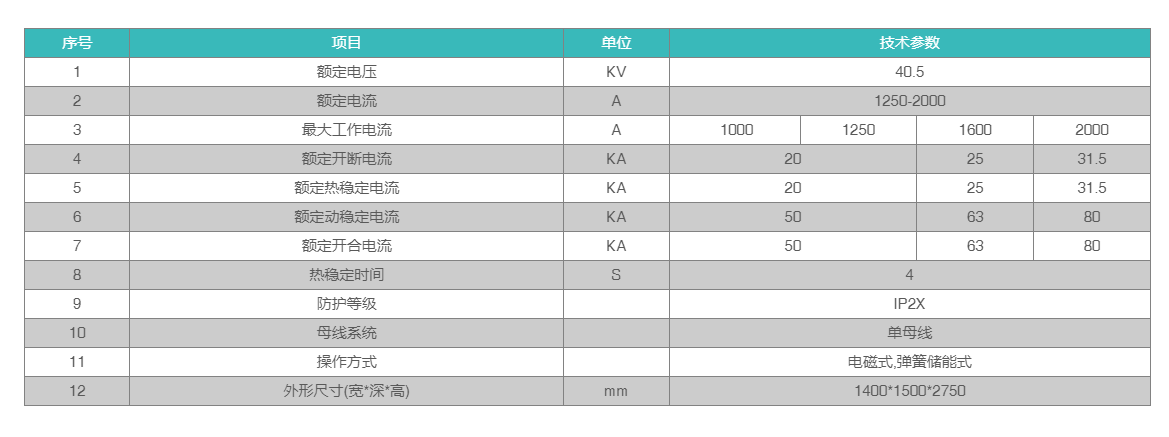

主要技术参数
