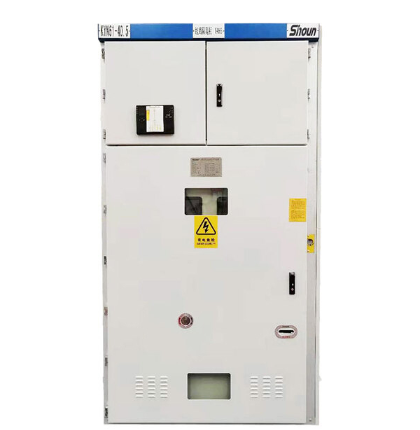

KYN61-40.5铠装移开式交流金属封闭开关设备

产品介绍

        KYN61-40.5铠装移开式交流金属封闭开关柜适用于三相交流50Hz、额定电压40.5kV的电力系统中，作为发电厂、变电站及工矿企业的配电室接收和分配电能之用，对电路起到控制、保护和检测等功能，还可用于频繁操作的场所。本开关柜性能符合GB3906- 2006及DL 404等标准。

使用环境条件

        海拔高度不超过1000m。

　　环境温度上限+40°C，且24小时内测得的平均值不超过35°C；下限-15°C。

　　相对湿度日平均值不超过95%，月平均值不超过90%。

　　水蒸气压力日平均值不超过2.2kPa，月平均值不超过90%。

　　周围环境没有火灾、爆炸危险、严重污秽、化学腐蚀、剧烈震动的场所。

　　地震烈度不超过8度。

型号及其含义

结构特点

        采用热缩绝缘材料及环氧涂覆绝缘工艺优化电极形状，柜体结构紧凑。

　　开关柜体选用冷轧钢板，经数控钣金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺。

　　系列六氟化硫断路器，以满足不同用户的要求。

　　开关柜各功能小室均采用金属隔板封隔，并设有独立的压力释放通道。

　　断路器、接地开关等操作均可在柜门关闭情况下进行，即可实现关门操作。

　　手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，"五防”功能齐全，安全可靠。

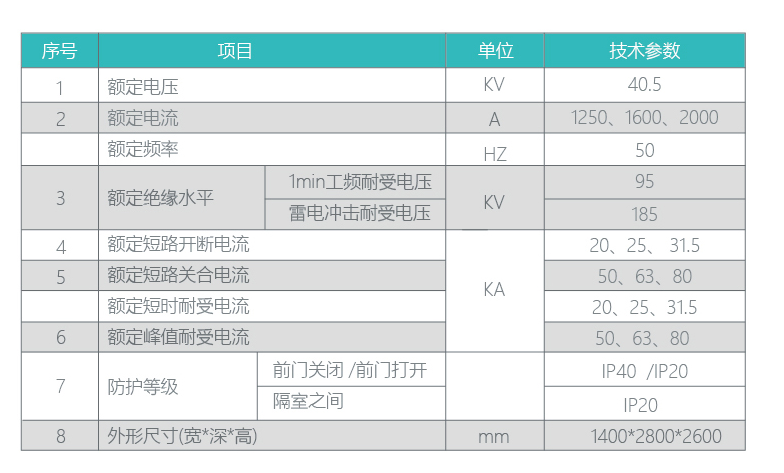

主要技术参数

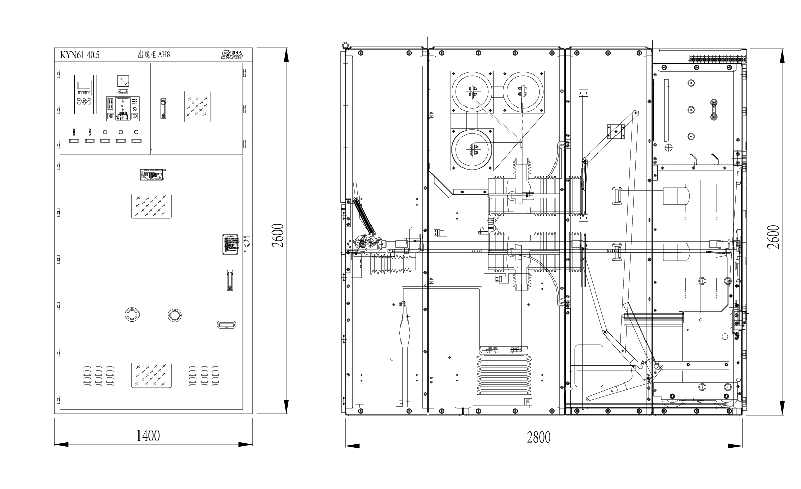

开关柜外形及尺寸
