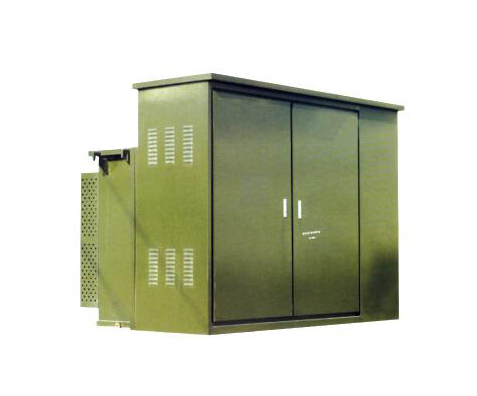

YB6系列预装式变电站（美式箱变）

产品介绍

        YB□系列预装式变电站适用于7.2KV和12KV环网供电、双电源供电或终端供电系统中，作为高压配电计量、补偿控制和保护装置。预装式变电站内除装有变压器外，高压侧还装有四工位负荷开关、二工位负荷开关、后备保护熔断器及插入式熔断路器，低压侧按用户要求装配控制电器、配电电器、补偿装置及电能计量表等。

　　YB□系列预装式变电站可用于室内，也可用于室外，广泛应用于工业园区、居民小区、商业中心及高层建筑等各种场所。

使用环境条件

        环境温度：最高气温+40℃；最低气温-25℃。

　　海拔：不超过1000米(超此范围另行设计)。

　　湿度：日平均值不大于95%；月平均值不大于90%。

　　安装地点倾斜度：不大于3度。

　　风压：不大于70Pa(相当35m/s)。

　　防震水平：水平加速度0.4m/s2；垂直加速度0.15m/s2。

　　地震烈度：8度。

　　安装环境：周围空气未受腐蚀性、可燃性气体及水蒸气等明显污染，安装地点无剧烈震动。

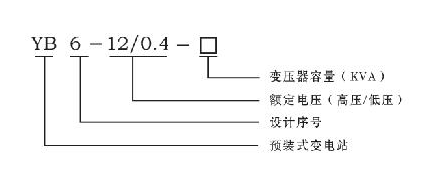

型号及其含义

结构特点

        该系列产品箱体结构分为前、后两部分。前面为高低压操作间隔，高压间隔内包括高压端子、负荷开关、无载调压分接开关、插入式熔断器、压力释放阀、油温计、油位计、放油阀；低压间隔内包括低压端子。后面为注油箱体及散热片，变压器绕组和铁芯、高压负荷开关及保护用熔断器都在储油箱中。

性能特点

        体积小，结构紧凑，仅为国内同容量箱变的1/3左右。

　　全密封、全绝缘，无需绝缘距离，可靠，保证人身安全。

　　既可用于环网，又可用于终端，转换十分方便，提高了供电的可靠性。

　　损耗小，低于国内S9型变压器损耗。

　　电缆接头可操作200A负荷电流，在紧急情况下可作为负荷开关操作，并具有隔离开关的特点。

　　采用双熔丝保护，降低了运行成本。插入式熔断器熔丝为双敏熔丝(温度、电流)。

　　采用了△/Y接法及三相五柱式结构，优点是电压质量高、中性点不漂移、箱体不发热、噪音低、防雷性好。

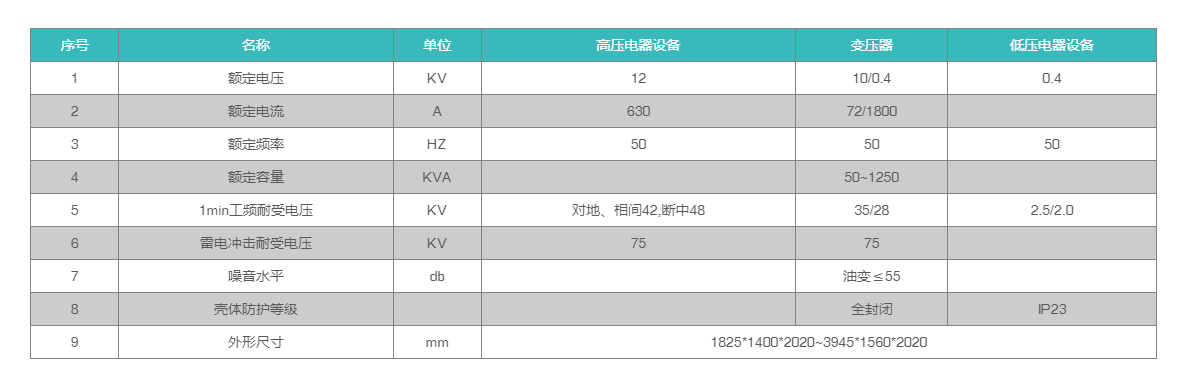

主要技术参数

产品样式

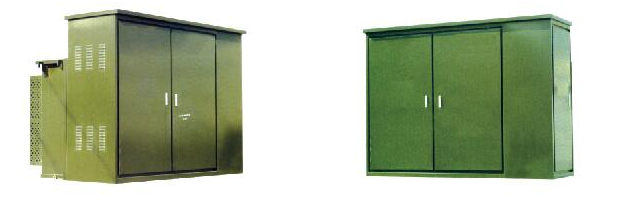

        标准型美式变电站

　　该系列预装式变电站外壳材质选用优质冷轧钢板，箱体结构为拼装式。箱体表面采用了先进工艺进行防腐处理。首先经过一道表面预处理工序，然后再进行静电粉沫和涂覆工序。

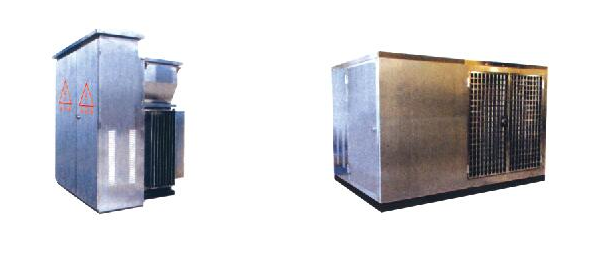

　　不锈钢外壳美式变电站

　　该系列预装式变电站外壳材质选用优质不锈钢板，极大提高了箱变的防腐性能。采用不锈钢蜂窝式双层结构，具有良好的隔温及散热功能；科学的设计，精湛的加工工艺，使不锈钢外壳美式箱变充满典雅现代气息；箱体可采用亮光或亚光，还可以根据客户要求喷涂成各种颜色。
