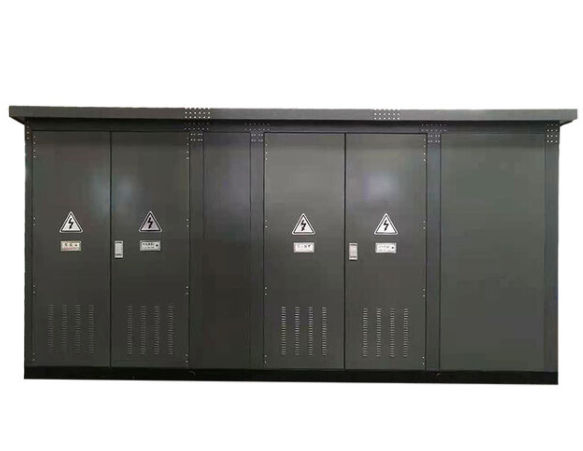

YB□22系列预装式变电站（欧式箱变）

产品介绍

        本系列预装式变电站适用于40.5KV及以下、额定频率为50HZ的三相交流配电系统，容量配置在2500KVA以下的住宅小区、商厦宾馆、大型工地、高层建筑、工矿企业及临时性的施工场所，适用于环网供电，也适用于放射式终端供电。

　　本系列预装式变电站具有结构紧凑，成套性强，运行安全可靠，维护方便，造型美观等优点；具有体积小，占地面积小，可选择性大，现场安装量小，安装调试周期短，以及随负荷中心移动等特点。

使用环境条件

        海拔高度不超过1000m ，若使用特殊订购的变压器和低压元器件，可达海拔3000 m。

　　环境温度最高不超过+40°C ，最低不低于-25°C ；24小时周期内平均温度不超过+35°C。

　　户外风速不超过35m/s。

　　空气相对湿度不超过90%(+25°C)。

　　地震水平加速度不大于0.4m/s2，垂直加速度不大于0.2m/s2。

　　无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

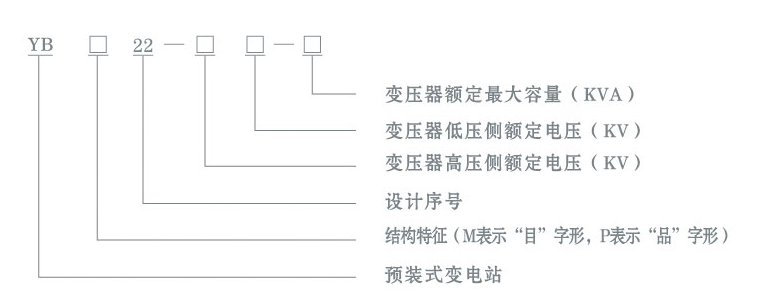

型号及含义

结构特点

        本产品由高压配电装置、变压器及低压配电装置联接而成，分成三个功能隔室，即高压室、变压器室和低压室，高、低压室功能齐全。高压侧一次供电系统，可布置成环网供电、终端供电、双电源供电等多种供电方式，还可装设高压计量元件，满足高压计量的要求。变压器室可选择油浸式变压器和干式变压器，设有自起动强迫风冷系统及照明系统。低压室根据用户要求，可采用面板或柜装式结构组成用户所需供电方案，有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能，满足用户的不同需求，并方便用户的供电管理，提高供电质量。

　　高压室结构紧凑合理，并具有全面防误操作联锁功能。变压器在用户有要求时，可设有轨道，能方便地从变压器室两侧大门进出。各室均有自动照明装置，另外，高、低压室所选用全部元件性能可靠、操作方便、使产品运行安全可靠、操作维护方便。

　　采用自然通风和强迫通风两种方式，使通风冷却良好。变压器室和低压室均有通风道，排风扇有温控装置，按整定温度能自动启动和关闭，保证变压器满负荷运行。

　　箱体结构能防止雨水和污物进入，并采用特种钢板或铝合金板制作，经防腐处理，具备长期户外使用的条件，确保防腐、防水、防尘性能，使用寿命长，同时外形美观。

　　箱变结构分为“品”字型和“目”字型。

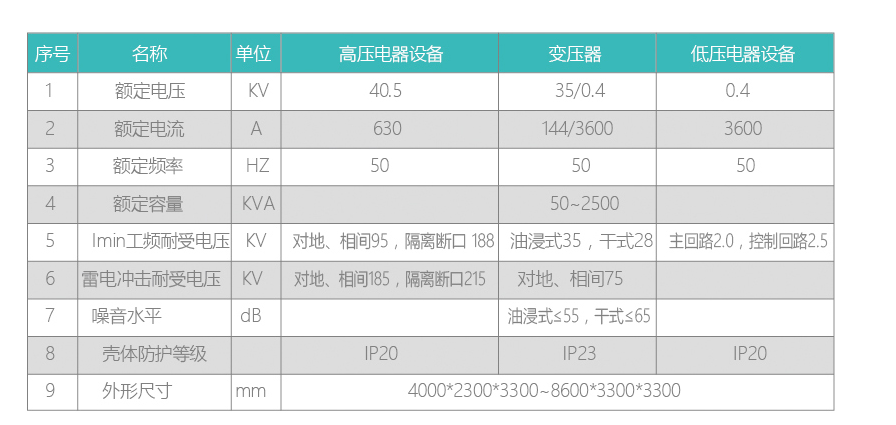

主要技术参数

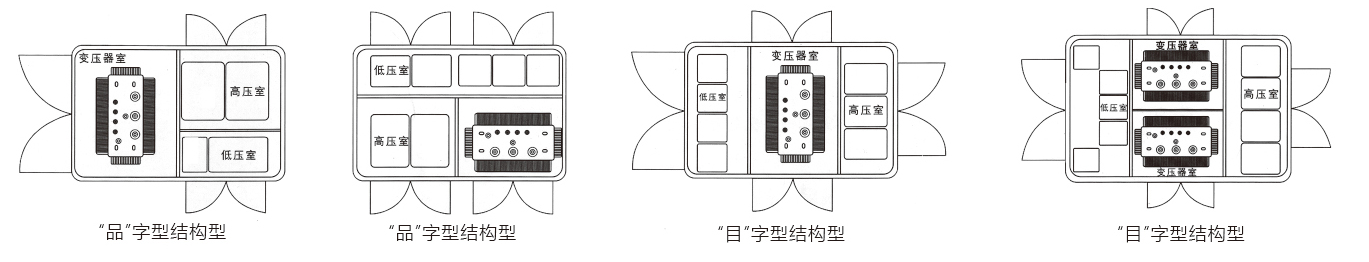

箱变结构图
