GN19-12户内高压隔离开关
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
温州予泰电力设备有限公司在乐清商海热士中诞生、在这里哺育、在乐清湾畔招展、在世界地质公园雁荡山麓扎根,在被誉为东方犹太人的瓯越大地展翅......
这里是中国的经济模式发祥地、东海之滨的璀璨明珠、美丽富饶的浙南风水宝地。
温州予泰电力设备有限公司是—家集研发设计、生产加工、销售为一体的企业,是电力设备专业生产厂家,主要生产ZW32预付费计量组合开关、户外高压分界真空断路器、户内真空断路器、户内外隔离开关、35kV智能分界断路器、户内高压负荷开关、高压计量箱、电缆分支箱、高低压成套环网开关设备、箱式变电站等高压电气产品。
本公司技术力量雄厚,工艺设备优异, 有完善的售后服务保障系统。公司坚持“与世界同步、与客户共赢”的企业宗旨,坚持“追求创造、尽善尽美”的经营理念;坚持“开拓、务实、规范、革新”的管理理念;充分尊重合作伙伴的价值,提倡开展精神文明建设活动,展现扩大员工价值,全体员工不断开拓进取、务实创造的精神,为国家电力建设服务谱写新篇章,以社会与经济的持续发展为企业的目标,立足工业电气。在激烈的市场竞争中不断追求品质,质量和完善的服务赢得了广大客户的好评。

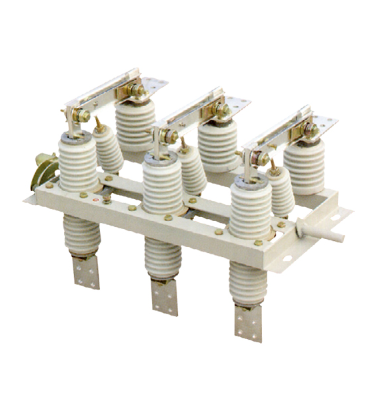

产品图片
GN19-12户内高压隔离开关

概述:
GN19-12户内高压隔离开关系高压开关设备,用于额定电压12KV,交流50Hz及以下电力系统中,配用CS6-1型人力操作机构,作为在有电压而无负载的情况下,分,合电路之用,亦有派生产品防污型,高原型的和加装带电显示装置等。
本系隔离开关配用CS6-1型人力操作机构(带面板的隔离开关为自带连体操作机构)。
本系列隔离开关为三型,由底架、转轴、及杠杆、瓷支柱绝缘子、闸刀及接线板等部分组成。转轴安置在底架上,其上焊有三对杠杆,杠杆通过拉杆瓷绝缘子与闸刀项链。转轴伸出底架,其任何一段均可与操作机构相连。
C型为穿墙式。其中C1表示转动在穿墙侧;C2表示开断在穿墙侧;C3表示两侧均在穿墙侧。
型号含义:

正常使用条件:
◇ 海拔不超过1000m;
◇ 周围空气温度:-25℃~ +40℃;
◇ 周围环境相对湿度: 日平均值不大于95% 月平均值不大于90%;
◇ 地震裂度不超过8度;
◇ 安装场所: 没有火灾,易燃,易爆.严重污秽,化学腐蚀及剧烈振动场所。
主要技术参数:
| 项目 | 单位 | 参数 | ||||||||
| 额定电压 | KV | 12 | ||||||||
| 1min工频耐受电压 | 对地 | KV | 42 | |||||||
| 断口 | 48 | |||||||||
| 雷电冲击耐受电压(峰值) | 对地 | KV | 75 | |||||||
| 断口 | 85 | |||||||||
| 额定频率 | Hz | 50 | ||||||||
| 额定电流 | A | 400 630 1000 1250 | ||||||||
| 额定短时耐受电流 | KA | 16 | 20 | 16 | 20 | 25 | 20 | 25 | 31.5 | |
| 额定峰值耐受电流 | KA | 40 | 50 | 40 | 50 | 63 | 50 | 63 | 80 | |
| 额定短时耐受电流持续时间 主刀/地刀 | S | 4/2 | ||||||||
| 爬电距离 | MM | 300~380 | ||||||||
| 机械寿命 | 次 | 2000 | ||||||||
外形及安装尺寸:

| 产品型号 | A | B | C | D | E | F | ||||||
| GN19-12/400 | 450 | 436 | 4-14*24 | 210 | 230 | 250 | 620 | 660 | 700 | 870 | 900 | 940 |
| GN19-12/630 | 490 | 436 | ||||||||||
| GN19-12/1000/1250 | 510 | 530 | 4-18*28 | |||||||||
| GN19-12C/400 | 420 | 625 | 4-14*24 | |||||||||
| GN19-12C/630 | 460 | 625 | ||||||||||
| GN19-12C/1000/1250 | 505 | 745 | 4-18*28 | |||||||||
主要技术参数:
| 项目 | 单位 | 参数 | ||||||||
| 额定电压 | KV | 12 | ||||||||
| 1min工频耐受电压 | 对地 | KV | 42 | |||||||
| 断口 | 48 | |||||||||
| 雷电冲击耐受电压(峰值) | 对地 | KV | 75 | |||||||
| 断口 | 85 | |||||||||
| 额定频率 | Hz | 50 | ||||||||
| 额定电流 | A | 400 630 1000 1250 | ||||||||
| 额定短时耐受电流 | KA | 16 | 20 | 16 | 20 | 25 | 20 | 25 | 31.5 | |
| 额定峰值耐受电流 | KA | 40 | 50 | 40 | 50 | 63 | 50 | 63 | 80 | |
| 额定短时耐受电流持续时间 主刀/地刀 | S | 4/2 | ||||||||
| 爬电距离 | MM | 300~380 | ||||||||
| 机械寿命 | 次 | 2000 | ||||||||
外形及安装尺寸:

| 产品型号 | A | B | C | D | E | F | ||||||
| GN19-12/400 | 450 | 436 | 4-14*24 | 210 | 230 | 250 | 620 | 660 | 700 | 870 | 900 | 940 |
| GN19-12/630 | 490 | 436 | ||||||||||
| GN19-12/1000/1250 | 510 | 530 | 4-18*28 | |||||||||
| GN19-12C/400 | 420 | 625 | 4-14*24 | |||||||||
| GN19-12C/630 | 460 | 625 | ||||||||||
| GN19-12C/1000/1250 | 505 | 745 | 4-18*28 | |||||||||
