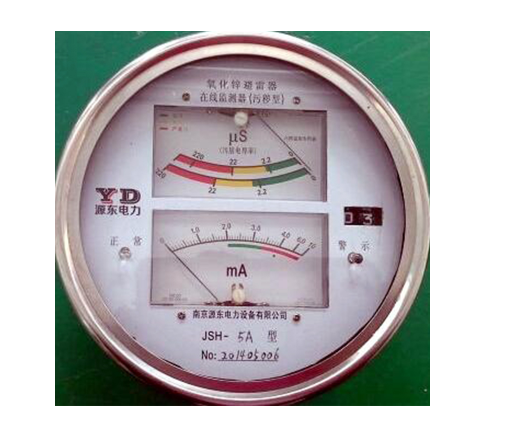

JSH-5B避雷器污秽电流在线监测器

JSH型避雷器在线监测器 (又称避雷器漏电流及动作记录器)，是高压交流电力系统中与氧化锌避雷器配套使用的仪器，该仪器串接在避雷器接地回路中。监测器中的毫安表用于监测运行电压下通过避雷器的漏电流（峰值），可以判断避雷器内部是否受潮，元件是否异常等情况；污秽表用于监测避雷器瓷套外部的污秽电流的大小（也就是污秽的大小）；动作计数器则记录避雷器的过电压动作次数。雨天或潮湿天气，瓷套外表的漏电流会同时进入监测仪毫安表内，使毫安表在瓷套漏电流大的时候，无法正确反映避雷器的内外部问题。因此我们在监测仪中增加了一块污秽表，在瓷套底部套上屏蔽环，把外部漏电流与避雷器漏电流同时分开，并将外绝缘污秽程度在污秽表上反映出来，使我们的JSH型监测器更完美。

一、     主要特点：

1、准确测量避雷器持续电流（泄漏电流）及避雷器动作次数。

2、不锈钢外壳，美观大方。圆形结构，密封性好。

3、泄漏电流表为彩色刻度并有带电警示指示灯，方便观察。

4、增加污秽电流表，可以测量因外部污秽引起的电流大小，防止因污秽等引起的全电流偏大而产生的对避雷器状态误判断。

二、     适用环境的要求：

1、适用于户内或户外

2、环境温度为-30℃~+40℃

3、电网额定频率50HZ-60HZ

4、安装处没有强烈振动
