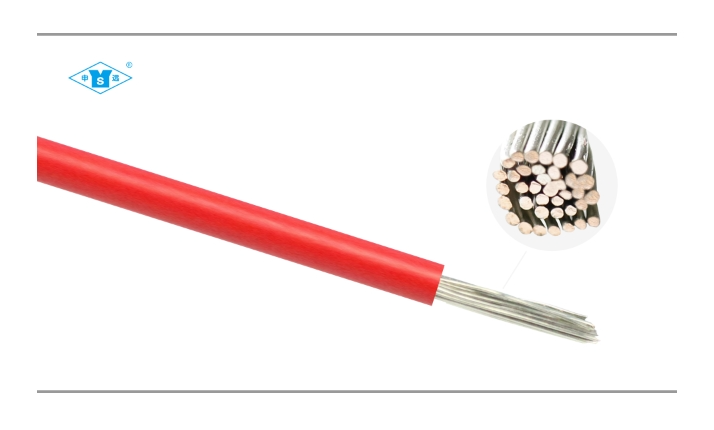

AGG-交流 高压线







产品特性

1、额定电压:交流1KV、3KV、6KV、 10KV、35KV

2、工作温度:-60~+200℃

3、导体:绞合镀锡铜线

4、绝 缘:硅橡胶

5、颜 色:红/黄/兰/白/黑/黄绿/棕等




特点/用途

特点/用途: 具有优良的高温耐低温性能,具有优良的电绝缘性能,优良的化学稳定性能,耐高电压,耐老化,使用寿命长。且柔软便于安装。 广泛应用于照明灯具、家用电器、电热电器、仪表仪器、电机引接线及电子、灯具、燃具等高温环境。 交货要求: 按双方合同协议商定,允许不小于10米的

交货要求

短段交货。其数量应不超过交货总长度的10%。

技术参数

电压等级

导体标称截面 mm 2


导体结构

NO./mm



平均外径

mm


20℃导体直流电阻最大值 Ω/km

包装长度 (m)

1KV

0.50

16/0.20

3.30

40.1

100

0.75

24/0.20

3.60

26.7

100

1.00

32/0.20

3.70

20.0

100

1.50

48/0.20

4.0

13.7

100

2.00

40/0.25

4.30

10.0

100

2.50

49/0.25

4.40

8.21

100

4.00

56/0.30

5.60

5.09

100

6.00

84/0.30

6.60

3.39

100

10.0

84/0.40

7.80

1.95

100

16.0

126/0.40

9.00

1.24

100

25.0

196/0.40

11.20

0.795

100

35.0

494/0.30

12.8

0.565

100

50.0

396/0.40

15.0

0.393

100

70.0

551/0.40

17.2

0.277

100

95.0

760/0.40

19.80

0.210

100

120.0

608/0.50

21.50

0.164

100

150.0

760/0.50

23.40

0.132

100

185.0

925/0.50

25.20

0.108

100

3KV

0.50

16/0.20

4.50

40.1

100

0.75

24/0.20

4.80

26.7

100

1.00

32/0.20

5.20

20.0

100

1.50

48/0.20

5.60

13.7

100

2.00

40/0.25

5.90

10.0

100

2.50

49/0.25

6.40

8.21

100

4.00

56/0.30

7.60

5.09

100

6.00

84/0.30

8.40

3.39

100

10.0

84/0.40

9.40

1.95

100

16.0

126/0.40

11.0

1.24

100

25.0

196/0.40

12.80

0.795

100

6KV

0.50

16/0.20

5.90

40.1

100

0.75

24/0.20

6.20

26.7

100

1.00

32/0.20

6.30

20.0

100

1.50

48/0.20

7.20

13.7

100

2.00

40/0.25

7.50

10.0

100

2.50

49/0.25

8.0

8.21

100

4.00

56/0.30

8.80

5.09

100

6.00

84/0.30

10.0

3.39

100

10.0

84/0.40

11.0

1.95

100

16.0

126/0.40

12.80

1.24

100

25.0

196/0.40

14.60

0.795

100


10KV

0.30

7/0.26

9.00

71.2

100

0.50

16/0.20

9.00

40.1

100

0.75

24/0.20

9.00

26.7

100

1.00

32/0.20

9.00

20.0

100

1.50

30/0.25

9.00

13.7

100

2.00

40/0.25

10.0

10.0

100

2.50

49/0.25

10.0

8.21

100

4.00

56/0.30

10.0

5.09

100

6.00

84/0.30

11.0

3.39

100

10.0

84/0.40

12.0

1.95

100

16.0

126/0.40

13.8

1.24

100

25.0

196/0.40

15.60

0.795

100

35KV

4.00

56/0.30

18.0

5.09

100

6.00

84/0.30

18.0

3.39

100

10.0

84/0.40

19.0

1.95

100

16.0

126/0.40

20.0

1.24

100

25.0

196/0.40

21.0

0.795

100

35.0

494/0.30

23.0

0.565

100

50.0

396/0.40

25.0

0.393

100

70.0

551/0.40

27.0

0.277

100

95.0

760/0.40

29.0

0.210

100
