产品详情

UL储能线缆

联系人:杨一远
联系电话:021-6630****
企业地址上海市
详细地址嘉定区外冈镇恒翔路199号1幢B区
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
上海申远特种线缆股份有限公司(简称“申远”)创立于1998年,始终专注于特种高温线缆的研发、制造与服务,致力于成为全球特种连接与传输系统的技术引领者与生态构建者。 公司总部位于上海,是国家级高新技术企业、上海市“专精特新”企业,曾荣获嘉定区科技“小巨人”称号。目前注册资本10000.00万元人民币,2025年度公司及子公司整体销售额接近5亿元(注:含税口径),产品与服务覆盖全球多个高端市场。公司以高端特种线缆为主营产品,全面掌握了耐高温、耐高压、抗强干扰、高柔性、低释气等核心技术。作为国内极少数具备完整军工资质的线缆民营企业,申远将军工级的品控体系与长寿命设计理念,深度应用于航空航天、半导体设备、新能源汽车、人形机器人、人工智能、医疗设备等核心赛道。 申远以覆盖-196度至1500度的超宽温域适配为核心技术底座,依托对氟塑料(PTFE/PFA/ETFE/FEP)、硅橡胶、聚氨酯、聚醚醚酮(PEEK)、聚酰亚胺(PI)等高端特种绝缘基材的精密加工能力,构建分行业、定制化的产品矩阵,精准匹配各行业的极致工况要求。通过下设军工航天、工业自动化等事业部及孵化奇温、元塑、德胜亨等多家子公司,深度布局新质生产力赛道,为客户提供从特种线缆、定制线束到系统性连接方案的全方位服务。 · 半导体设备线缆:低释气洁净线缆、高柔性运动线缆、超洁净拖链线缆,具备洁净环保、超低释气的特性,杜绝晶圆污染,适配半导体光刻、晶圆搬运、薄膜沉积、封装测试等全流程核心设备; · 军工航天 / 低空经济线缆:航空轻量化线缆、低空飞行器evtol专用线缆、商业航天点火部件用超高温线缆,具备耐极端温变、抗辐照、抗振动、耐盐雾腐蚀的特性,适配航天航空器、低空飞行器及军工核心装备; · 人形机器人线缆:微电机用引出线、伺服电机引出线、关节模组用线缆、六维力/振动/触觉/视觉传感器线缆、灵巧手超细线缆,具备高柔性、耐弯折、抗扭转、微型轻量化、抗电磁干扰的特性,专为人形机器人微电机、关节驱动、灵巧手及传感器系统定制适配; · 数据中心线缆:高功率密度电力线缆、高速数据传输线缆、低噪音屏蔽线缆,具备大载流、低损耗、抗干扰、高阻燃的特性,适配智能算力中心、超算中心与数据中心的供电及信号传输场景; · 汽车与新能源线缆:高强度氧气传感器线缆、车规级高压及充电桩线缆、储能系统线缆,具备耐高温、耐油、长寿命、耐候绝缘特性,适配新能源整车、光伏风电、储能系统及汽车电控核心部件; · 医疗设备线缆:生物兼容线缆、手术机器人线缆、超声/CT高保真屏蔽线缆,具备生物安全、可耐受反复高温灭菌、信号稳定、超柔耐折的特性,适配精密诊疗仪器、微创介入器械、生命体征监测及高端医学影像系统; · 工业自动化线缆:高柔性拖链线缆、伺服控制线缆,具备高柔性、耐反复弯折扭转、长期稳定运行的特性,适配工业机器人、伺服运动系统、智能产线、数控机床、自动化物流传输设备等。 我们坚持以技术创新为核心驱动力,拥有多项自主知识产权,并积极参与行业标准制定。为支撑产品的高标准与可靠交付,公司在沪苏地区布局了三大现代化生产基地,配备千级洁净车间、实时在线检测AOI系统与专业实验设备,全面执行 CCC、UL、CE、RoHS、REACH 等产品与环保认证,并通过 ISO9001:2015、IATF16949:2016、GJB9001-2017 等行业管理体系认证,持续保障产品品质稳定、交付高效可靠。申远的核心技术,始终围绕“在极端工况环境下保障连接稳定”展开。如今,我们的产品与解决方案已深入新能源、半导体、航空航天、核电、工业自动化等领域,成为众多高端装备和重大工程项目中不可或缺的组成部分。 我们秉承“以客户为中心”的价值观,致力于通过需求对接、方案设计、样品测试、批量交付、升级迭代的全生命周期服务,为客户破解复杂场景下的连接传输挑战,成为值得信赖的长期技术伙伴。

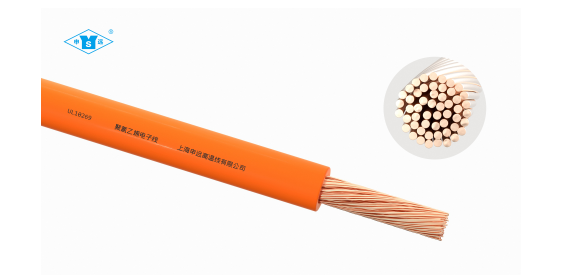

产品图片

UL储能线缆



产品特性

规格 :26AWG-4/0AWG

导体:导体使用单根或绞合裸铜丝或镀锡铜线

绝缘:聚氯乙烯(PVC)材料,符合RoHS环保标准

额定温度:-25℃~+80℃/90℃/105°C

额定电压:1000VAC、1500VDC

燃烧测试:通过UL VW-1垂直耐燃测试

环保要求:符合RoHS、Reach环保要求


特点/用途

广泛应用于电器内部接线;或暴露在温度不超过60℃或80℃(以适用者为准)的油中的电器内部接线。标签还可指示以下内容:3500 V峰值-仅用于电子用途。

交货要求

交货长度:准许不小于10米的短线段,但其数量不能超过交货总数量的10%;

技术参数

线规

导体截面

导体结构

导体直径

绝缘厚度

绝缘厚度

绝缘外径

20℃时导体直流电阻

mm2

N/mm

mm

mils

mm

mm

Ω/KM

26AWG

0.13

7/0.16

0.48

30

0.76

2.1

150

24AWG

0.2

11/0.16

0.61

30

0.76

2.2

94.2

22AWG

0.34

17/0.16

0.76

30

0.76

2.4

59.4

20AWG

0.52

21/0.178

0.94

30

0.76

2.6

37.4

18AWG

0.81

63/0.127

1.16

30

0.76

2.8

23.5

16AWG

1.32

105/0.127

1.5

30

0.76

3.1

14.6

14AWG

2.08

168/0.127

1.9

30

0.76

3.5

9.15

12AWG

3.33

259/0.127

2.4

30

0.76

4

5.75

10AWG

5.26

413/0.127

3

30

0.76

4.7

3.55

8AWG

8.37

658/0.127

4

45

1.14

6.5

2.23

7AWG

10.55

833/0.127

4.5

45

1.14

7.1

1.76

6AWG

13.3

1029/0.127

5

60

1.52

8.4

1.41

5AWG

16.77

1323/0.127

5.7

60

1.52

9

1.11

4AWG

21.15

1638/0.127

6.3

60

1.52

9.5

0.882

3AWG

26.67

2109/0.127

7.3

60

1.52

10.7

0.7

2AWG

33.62

2604/0.127

8.1

60

1.52

11.5

0.555

1AWG

42.41

3283/0.127

9.1

80

2.03

13.9

0.44

1/0AWG

53.49

4137/0.127

10.2

80

2.03

14.8

0.349

2/0AWG

67.43

5225/0.127

11.5

80

2.03

16

0.276

3/0AWG

85.01

6574/0.127

12.9

80

2.03

17.5

0.219

4/0AWG

107.22

8284/0.127

14.4

80

2.03

19.5

0.174



技术参数

线规

导体截面

导体结构

导体直径

绝缘厚度

绝缘厚度

绝缘外径

20℃时导体直流电阻

mm2

N/mm

mm

mils

mm

mm

Ω/KM

26AWG

0.13

7/0.16

0.48

30

0.76

2.1

150

24AWG

0.2

11/0.16

0.61

30

0.76

2.2

94.2

22AWG

0.34

17/0.16

0.76

30

0.76

2.4

59.4

20AWG

0.52

21/0.178

0.94

30

0.76

2.6

37.4

18AWG

0.81

63/0.127

1.16

30

0.76

2.8

23.5

16AWG

1.32

105/0.127

1.5

30

0.76

3.1

14.6

14AWG

2.08

168/0.127

1.9

30

0.76

3.5

9.15

12AWG

3.33

259/0.127

2.4

30

0.76

4

5.75

10AWG

5.26

413/0.127

3

30

0.76

4.7

3.55

8AWG

8.37

658/0.127

4

45

1.14

6.5

2.23

7AWG

10.55

833/0.127

4.5

45

1.14

7.1

1.76

6AWG

13.3

1029/0.127

5

60

1.52

8.4

1.41

5AWG

16.77

1323/0.127

5.7

60

1.52

9

1.11

4AWG

21.15

1638/0.127

6.3

60

1.52

9.5

0.882

3AWG

26.67

2109/0.127

7.3

60

1.52

10.7

0.7

2AWG

33.62

2604/0.127

8.1

60

1.52

11.5

0.555

1AWG

42.41

3283/0.127

9.1

80

2.03

13.9

0.44

1/0AWG

53.49

4137/0.127

10.2

80

2.03

14.8

0.349

2/0AWG

67.43

5225/0.127

11.5

80

2.03

16

0.276

3/0AWG

85.01

6574/0.127

12.9

80

2.03

17.5

0.219

4/0AWG

107.22

8284/0.127

14.4

80

2.03

19.5

0.174
