SH15型三相油漫式非晶合金铁心变压器
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

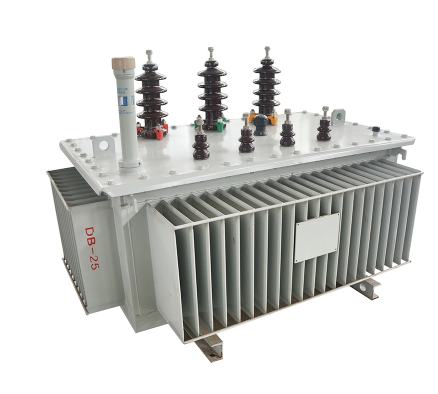

产品图片
10kV级非晶合金变压器

■概述General
SH15型三相油漫式非晶合金铁心变压器是用铁基非品合金材料做为铁心的一种新型节能全密封变压路,其空载损耗仅为同规格容量S11型油漫式变压器的30%,空载电流也下降了一半;同时,音却极低,具有明显的节能和环保作用,是配电网更新换代长线产品,特别适合用于农村、乡镇、学校、路灯等用电负荷波动较大的区域。
■结构特点Structural Features
1、铁心采用铁基非晶和金不存在晶体结构,磁化功率小、电阻率高,所以涡流损耗小,变压器的空载损耗、空载电流非常低。
2、由于非晶合金比较熊、饱和磁递密度较低(约1.5T),所以非品合金铁心的额定做通密度(1.3-1.4T)比冷轧硬钢片(1.6-1.7T)低,而且铁心为长方形截面的卷铁心结构,使非品合金变压器的噪音极低。
3、高低压绕组采用特殊的方式统绕,因此当线圈偶然发送短路时,能适应较大的机械应力破坏,绕圈不是产生变形,从而大大提高了非晶合金变压器的抗短路能力器的抗短路能力。
4、变压器铁芯均为三相五柱式结构,在两个旁桂中流过零序磁递,磁不经过箱体,不产生发热的结构揭耗,使变压墨能够达到低噪声、低损耗的要求。
■技术参数Technical Parameters

■结构特点Structural Features
1、铁心采用铁基非晶和金不存在晶体结构,磁化功率小、电阻率高,所以涡流损耗小,变压器的空载损耗、空载电流非常低。
2、由于非晶合金比较熊、饱和磁递密度较低(约1.5T),所以非品合金铁心的额定做通密度(1.3-1.4T)比冷轧硬钢片(1.6-1.7T)低,而且铁心为长方形截面的卷铁心结构,使非品合金变压器的噪音极低。
3、高低压绕组采用特殊的方式统绕,因此当线圈偶然发送短路时,能适应较大的机械应力破坏,绕圈不是产生变形,从而大大提高了非晶合金变压器的抗短路能力器的抗短路能力。
4、变压器铁芯均为三相五柱式结构,在两个旁桂中流过零序磁递,磁不经过箱体,不产生发热的结构揭耗,使变压墨能够达到低噪声、低损耗的要求。
■技术参数Technical Parameters
