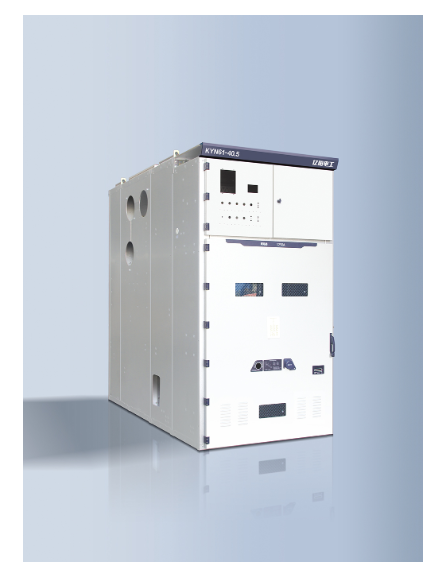

KYN61-40.5交流金属恺装移开式开关设备

■概述General
KYN 61-40.5(Z) 型销装移开式交流金属封闭开关设备(以下简称“开关柜”) 。其主要特点是柜内配用ZN 85-40.5新型全绝缘真空断路器或进口六氨化硫断路器,柜体采用组装结构,提高了手车与柜体的配合精度。手车操作十分轻便,互换性强。
■结构特点Structural Features
产品分为柜体、手车两大部分。柜体为进口敷铝锌钢板弯制,用高强螺栓组装而成o,按功能特征分为继电器仪表室、断路器室、电缆室和母线室四部分,各部分以接地的金属隔板分隔,其外壳防护等级为IP4X,断路器室门打开、手车处于断开/试验位置时防护等级为IP2X。本开关柜具有电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等主电路方案。产品采用复合绝缘,主电路采用绝缘母线,相间及连接头配有阻燃材料注塑而成的绝缘套,主母线为分段母线,相邻间用母线套管分开,能有效的防止事故蔓延,同时对主母线起到辅助支撑作用。电缆室装有电流互感器、接地开关等。宽裕的空间便于多根电缆的连接。触头盒前装有金属活门,上下活门在手车从断开/试验位置运动到工作位罢过程中自动打开,当手车反方向运动时自动关闭,与高压有效隔离。主开关、手车、接地开关及柜门之间的联锁均采用强制性机械闭锁方式,满足“五防”功能要求。
■使用条件Use Conditions
1、环境温度,上限+40℃,下限-10℃;
2、海拔高度不超过1000米;
3、空气相对湿度:日平均值不大于95%,月平均值不大于90%;
4、震烈度不超过8度;
5、不适用于有腐蚀或可燃气体、水蒸气等明显污染的场所。
■订货须知Ordering Instructions
请在订货时提供与产品有关的下列数据:
1、主接线方案编号、单线系统图及排列图
2、二次回路接线原理图、端子排列图
3、开关柜内的电器元件的型号、规格、数量;
4、开关柜使用在特殊环境条件时,应在订货时提出;
5、需要附件、备件时,应提出种类和数昼。
■技术参数Technical Parameters
