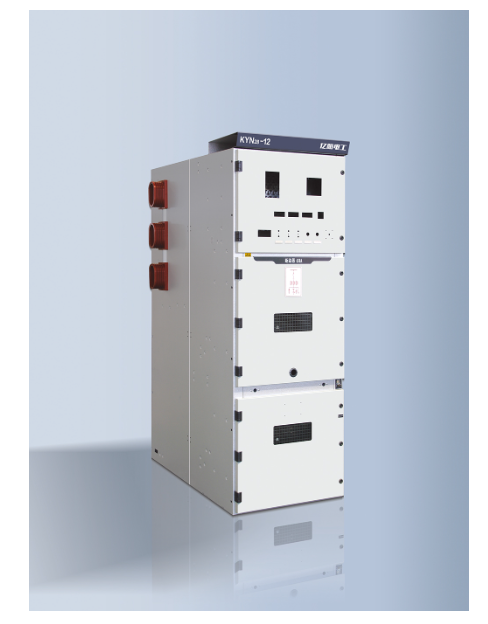

KYN28-12铠装中置式金属封闭开关柜
■概述General
KYN 28-12铠装中置式金属封闭开关柜 ， 它适用于三相交流额定电压12KV， 额定工作频率50Hz电力系统， 用于接受和分配电能并对电路实行控制、保护及监测。符合标准GB3906-2006《3.6-40.5KV交流金属封闭开关设备》、GB11022-89《高压开关设备通用技术条件》、IEC 298(1990) 《额定电压1KV以上及50KV以下交流金属封闭开关设备和控制设备》、DL 404-97《户内交流高压开关柜订货技术条件》。
■结构特点Structural Features
开关设备按GB 3906-2006IPX， 小间门打级为IP2X中的销装金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车) 两大部分组成。柜体分四个单独的隔壁室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆出线及其它功能方案，经排列、组合后能成为各种方案形成的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背、组成双排列和靠墙安装，提高了开关设备的安全性、灵活性、减少了占地面积。
1、外壳及其它：开关设备的外壳是选用进口敷铝锌钢板， 经CNC机床加工， 并采取多重折边工艺， 使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作而且由于采用多重折边工艺使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉概螺母和高强度螺栓联接而 成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。 2、手车：手车骨架也采用钢板经CNC机床加工后组装而成。手车与柜体绝缘配合， 机械联锁安全、可靠、灵活。根据用途不同， 手车分断路器手车、电压互感器手车、计量手车、隔离手车等。
3、隔室：开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。
4、防止误操作联锁装置：开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。
5、泄压装置：在断路器手车室、母线室和电缆室的上方均设有泄压装置，用来释放压力和排泄气体，以确保操作人员和开关柜的安全。
6、二次插头与手车的位置联锁：开关设备上的二次线性断路器手车的二次线的联络是通过手动二次插头来实现的。
7、接地装置：在电缆室内单独设立有5x40mm2的接地铜排能贯通相邻的开关柜，并与柜体良好接触。使整个柜体都处在良好接地状态之中，确保运行操人员的人身安全。
■使用条件Use Conditions ·
1、环境温度： 高温度+40℃； 低温度-10℃；
2、环境湿度：日平均相对湿度695%；月平均相对湿度≤90%；
3、海拔高度：1000m以下；
4、抗地震度：地震烈度不超过8度；
5、周围空气应不受腐蚀性或可燃气体、水蒸汽等明显污染；
6、无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求；
7、在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商
注1、相对湿度
2、凡海拔高度超过
■订货须知Ordering Instructions
请在订货时提供与产品有关的下列数据
1、主接线方案编号、用途和单线系统图、额定电压、额定电流，额定
短路开断电流、配电室平面布置图及开关柜的排列布置图等；
2、开关柜控制、测量及保护功能的要求以及其它闭锁和自动装置的要
求及理图：
3、开关柜内主要电气元件的型号、规格及数量；
4、如开关柜之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，线桥的跨度，距地高度等具体要求数据；
5、开关柜使用有特殊条件时，应在订货时详细说明；
6、其它特殊要求。
■技术参数Technical Parameters
开关设备按GB 3906-2006IPX， 小间门打级为IP2X中的销装金属封闭开关设备而设计。整体是由柜体和中置式可抽出部件(即手车) 两大部分组成。柜体分四个单独的隔壁室，外壳防护等级为IP4X，各小室间和断路器室门打开时防护等级为IP2X。具有架空进出线、电缆出线及其它功能方案，经排列、组合后能成为各种方案形成的配电装置。本开关设备可以从正面进行安装调试和维护，因此它可以背靠背、组成双排列和靠墙安装，提高了开关设备的安全性、灵活性、减少了占地面积。
1、外壳及其它：开关设备的外壳是选用进口敷铝锌钢板， 经CNC机床加工， 并采取多重折边工艺， 使整个柜体不仅具有精度高、很强的抗腐蚀与抗氧化作而且由于采用多重折边工艺使柜体比其它同类设备柜体整体重量轻、机械强度高、外形美观。柜体采用组装式结构，用拉概螺母和高强度螺栓联接而 成，这样使加工生产周期短、零部件通用性强、占地面积少，便于组织生产。 2、手车：手车骨架也采用钢板经CNC机床加工后组装而成。手车与柜体绝缘配合， 机械联锁安全、可靠、灵活。根据用途不同， 手车分断路器手车、电压互感器手车、计量手车、隔离手车等。
3、隔室：开关设备主要电气元件都有其独立的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。
4、防止误操作联锁装置：开关设备内装有安全可靠的联锁装置，完全满足“五防”的要求。
5、泄压装置：在断路器手车室、母线室和电缆室的上方均设有泄压装置，用来释放压力和排泄气体，以确保操作人员和开关柜的安全。
6、二次插头与手车的位置联锁：开关设备上的二次线性断路器手车的二次线的联络是通过手动二次插头来实现的。
7、接地装置：在电缆室内单独设立有5x40mm2的接地铜排能贯通相邻的开关柜，并与柜体良好接触。使整个柜体都处在良好接地状态之中，确保运行操人员的人身安全。
