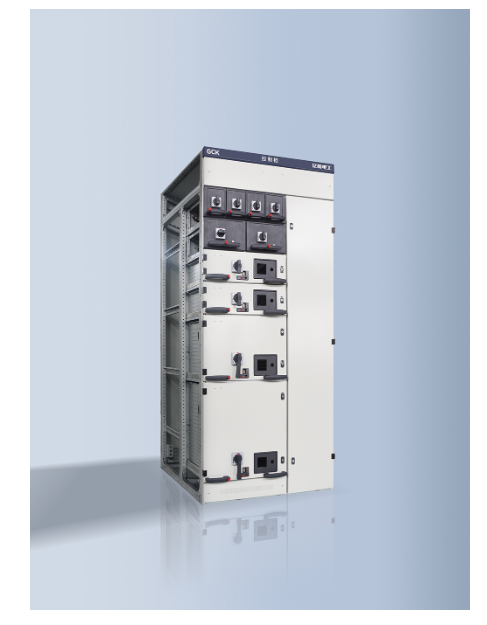

GCK型低压抽出式开关柜


■概述General

抽出式开关柜用于电站、石油化工、冶金、轻纺等工业企业中。作为三相交流50-60Hz, 电压为380V电力系统的配电(PC) 和电动中控制(MCC) 之用。

■结构特点Structural Features

1、采用E=20mm为模数的结构件,组装方便。

2、金属结构件采用铺锌或粉末喷涂工艺,防腐能力强。

3、结构紧凑,以较小的空间容纳较多的功能单元。

4、功能单元之间用钢板分隔成若干个小室,互不影响。

5、功能单元采用抽屉结构、插入结构和固定结构三种,使检修安全、方便,可缩短事故停电时间

6、抽屉操作简单、方便,互换性强。

7、抽屉装有防止抽出过猛而跌落的机构,即抽出约五分之四时抽屉被扣住,卸下则须稍抬起才能拉出

8、柜顶设置主母线和中性母线,柜底设置保护接地母线。分支母线亦可采用四线。

9、电缆室装有支架,进出电缆安装方便。

■使用条件Use Conditions

21尘、海温拔不19超米过1%00子0m。+40℃不低于-25℃.

2、周围空气温度不高于+40℃;不低于-25℃

3、户外风速不超过35m/s。

4、相对湿度:日平均值不大于95%,月平均值不大于90%。

5、安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

6、上述条件不能满足使用要求时,用户可与我公司协商。

■订货须知Ordering Instructions

订货方在订货时应给本公司提供与产品有关的下列数据

1、变压器类型及容量;

2、高压室、低压室接线方案及选择电器元件的类型和参数:

3、外壳颜色。如用户无要求则采用我公司标准色。

4、如客户有他要求可在订货时面洽。

■技术参数Technical Parameters




■结构特点Structural Features

1、采用E=20mm为模数的结构件,组装方便。

2、金属结构件采用铺锌或粉末喷涂工艺,防腐能力强。

3、结构紧凑,以较小的空间容纳较多的功能单元。

4、功能单元之间用钢板分隔成若干个小室,互不影响。

5、功能单元采用抽屉结构、插入结构和固定结构三种,使检修安全、方便,可缩短事故停电时间

6、抽屉操作简单、方便,互换性强。

7、抽屉装有防止抽出过猛而跌落的机构,即抽出约五分之四时抽屉被扣住,卸下则须稍抬起才能拉出

8、柜顶设置主母线和中性母线,柜底设置保护接地母线。分支母线亦可采用四线。

9、电缆室装有支架,进出电缆安装方便。

■使用条件Use Conditions

21尘、海温拔不19超米过1%00子0m。+40℃不低于-25℃.

2、周围空气温度不高于+40℃;不低于-25℃

3、户外风速不超过35m/s。

4、相对湿度:日平均值不大于95%,月平均值不大于90%。

5、安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所。

6、上述条件不能满足使用要求时,用户可与我公司协商。

■订货须知Ordering Instructions

订货方在订货时应给本公司提供与产品有关的下列数据

1、变压器类型及容量;

2、高压室、低压室接线方案及选择电器元件的类型和参数:

3、外壳颜色。如用户无要求则采用我公司标准色。

4、如客户有他要求可在订货时面洽。

■技术参数Technical Parameters
