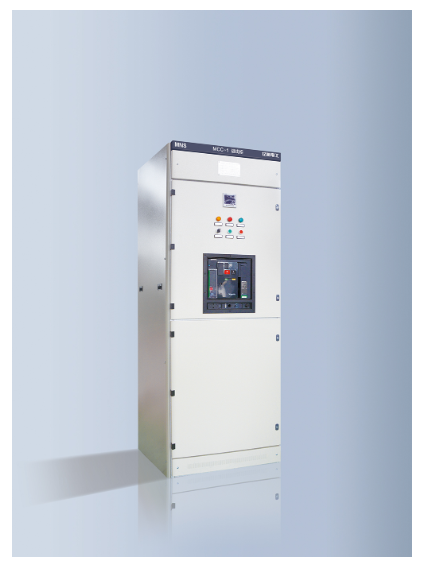

MNS低压抽出式开关柜


■概述Genera

MNS低压抽出式开关设备是一种全系列的低压开关柜, 适用于额定电流5000A以下的所有低压系统, 在全球已有40多年的运行历史。广泛应用于

冶金、石油、工矿企业及基础设施领域中所有需要离可靠性场合的低压系统、配电和电动机控制系统。

■结构特点Structural Features

1、MNS低压抽出式开关柜的壳体结构骨架选用CF 28-1, CF 28-2异型材和角连接器, 角连接板组装而成, 具有尺寸精度高、用的零件数量少,

牢固耐用,组装灵活方便等特点。

2、开关柜功能单元具有分、合、试验、抽出、隔离五个位置,并有标志。

3、开关柜内部分四个室,即水平母线室,垂直母线室,电器设备室及电缆室

4、抽出单元门与断路器有连锁,只有新路器断开时,门才可以打开,相同规格的功能单元可以互换。

5、垂直母线封闭在垂直母线室内,抽屉抽出时自动遮挡挑帘自动下落把带电的垂直母线与抽屉室隔开

6、柜体形式为金属封闭,组装式户内型。

7、安装方式:固定安装。

8、接线方式:固定接线。

9、保护接地措施:PE母线。

10、防腐蚀:外壳表面喷漆。

■使用条件Use Conditions

1、周围空气湿度不高于+40℃;不低于-25℃。并且在24小时内平均温度不高+35℃。

2、空气清洁,相对湿度在 高为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

3、产品使用地区的海拔高度不超过2000米。

4、若有特殊使用条件请在定货时与制造厂申明。

■订货须知Ordering Instructions

订货方在订货时应给本公司提供与产品有关的下列数据

1、产品的全型号(包括主要电路方案号和辅助电路方案号)

2、主电路系统组合顺序图。

3、辅助电路电气原理图。

4、其它产品有特殊要求另提。

■技术参数Technical Parameters




■结构特点Structural Features

1、MNS低压抽出式开关柜的壳体结构骨架选用CF 28-1, CF 28-2异型材和角连接器, 角连接板组装而成, 具有尺寸精度高、用的零件数量少,

牢固耐用,组装灵活方便等特点。

2、开关柜功能单元具有分、合、试验、抽出、隔离五个位置,并有标志。

3、开关柜内部分四个室,即水平母线室,垂直母线室,电器设备室及电缆室

4、抽出单元门与断路器有连锁,只有新路器断开时,门才可以打开,相同规格的功能单元可以互换。

5、垂直母线封闭在垂直母线室内,抽屉抽出时自动遮挡挑帘自动下落把带电的垂直母线与抽屉室隔开

6、柜体形式为金属封闭,组装式户内型。

7、安装方式:固定安装。

8、接线方式:固定接线。

9、保护接地措施:PE母线。

10、防腐蚀:外壳表面喷漆。

■使用条件Use Conditions

1、周围空气湿度不高于+40℃;不低于-25℃。并且在24小时内平均温度不高+35℃。

2、空气清洁,相对湿度在 高为+40℃时不超过50%,在较低温度时允许有较大的相对湿度。

3、产品使用地区的海拔高度不超过2000米。

4、若有特殊使用条件请在定货时与制造厂申明。

■订货须知Ordering Instructions

订货方在订货时应给本公司提供与产品有关的下列数据

1、产品的全型号(包括主要电路方案号和辅助电路方案号)

2、主电路系统组合顺序图。

3、辅助电路电气原理图。

4、其它产品有特殊要求另提。

■技术参数Technical Parameters
