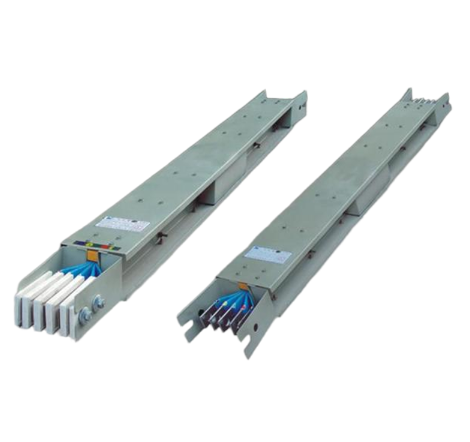

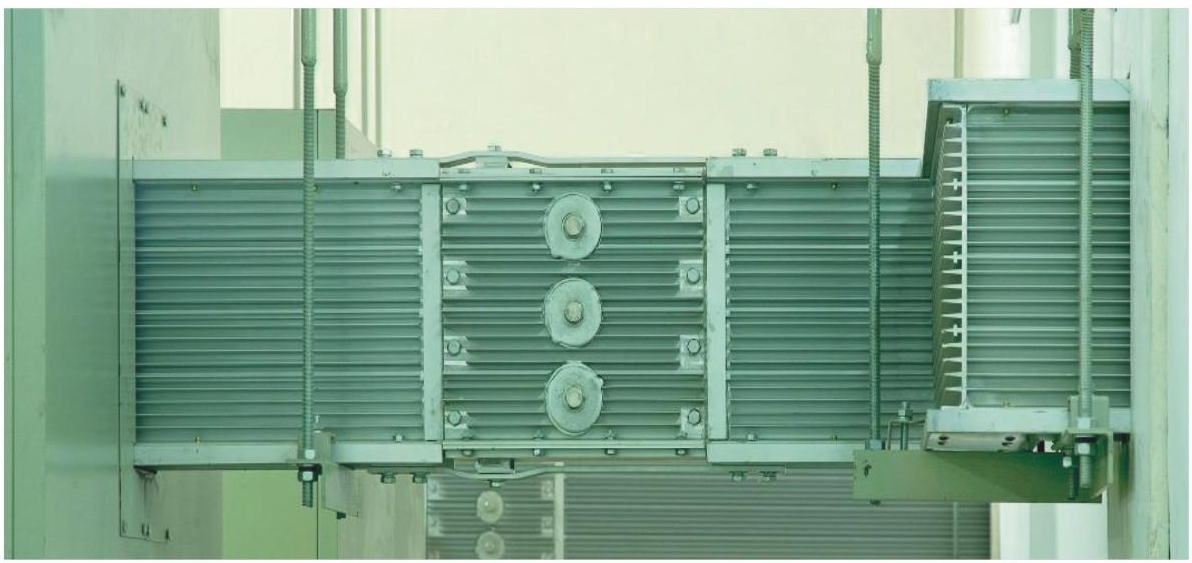

SWCMC系列密集绝缘母线槽

SWCMC系列密集绝缘母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电流在100~5000A的供配电系统,作为工矿、企事业和高层建筑中供配电系统输出电能之用,特别适合于车间、老企业的改造。


产品详情



一、适用范围

SWCMC系列密集绝缘母线槽适用于交流三相四线、三相五线制,频率50~60Hz,额定电流在100~5000A的供配电系统,作为工矿、企事业和高层建筑中供配电系统输出电能之用,特别适合于车间、老企业的改造。


二、结构特点

散热能力较强

该系列母线槽相与相及相与外壳均紧贴在一起,故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发,载流量大。接头用绝缘螺栓紧固,同时采用双连接铜排连接,有效增加了接头接触面积大大降低了接头部位温升。

布线灵活

该系列母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无需变动供电系统。


三、结构特点

母线槽符合IEC439-2、GB7251.2-1997。

母线槽能保证在额定电流及110%的额定电压下长期正常T作。

母线槽根据表(1)的数据通过动、热稳定试验,且试验后母线呈无可觉察的永久变形。

SWCMC-2A系列母线槽能承受3750V.T频耐压,历时1min无击穿和闪络现象。

在长期通以额定电流时,其导电部位的温升不超过表(2)所列的数值。

主要技术参数


表1



母线额定电流(A)

热稳定电流有效值(kA)

动稳定电流有效值(kA)

100

16

30

25,040

20

40

630,800

25

50

1000

30

63

12,501,600

35

75

20,002,503,150

55

120

400

80

176

500

90

198







导电部位名称

最大允许温升(K)

母线与母线连接处

60

插接箱插头与母线连接处

60


插接箱与母线槽的插拔次数不少于200次。

SWCMC系列母线槽为全封闭结构,防护等级可达IP40。

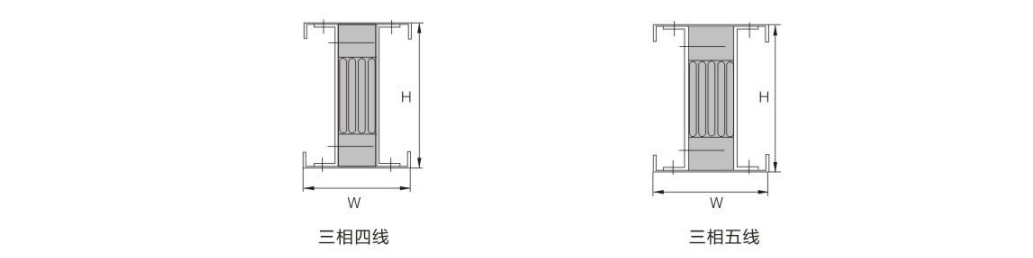

母线槽横截面外形尺寸及每米重量见图(1)及表(3)。


主要技术参数


表2







额定电流(A)

三相四线制

三相五线制






W(mm)

H(mm)

重量(kg/m)

W(mm)

H(mm)

重量(kg/m)

100

140/150

92

16.9

150

92

17.5

250

140/150

102

19.8

150

102

20.8

400

140/150

102

22.6

150

102

23.9

630

140/150

112

25.3

150

112

26.9

800

140/150

122

27.7

150

122

29.6

1000

140/150

142

32.8

150

142

35.2

1250

140/150

162

37.7

150

162

37.6

1600

140/150

212

52.6

150

212

56.9

2000

150

230

64.7

150/170

230

71.1

2500

150

265

77

150/170

265

84.7

3150

150

290

98

150/170

290

108

4000

150

410

120

150/170

410

131.8

5000

150

480

145

150/170

480

159.4
