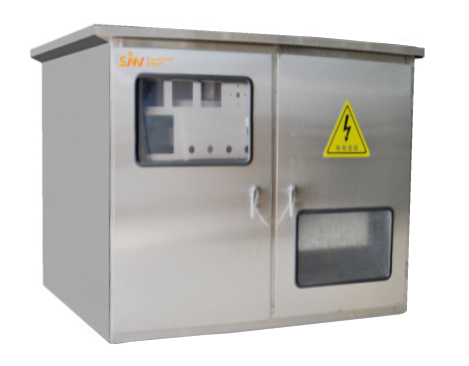

产品图片

SWJP系列综合配电箱(补偿/控制/终端/照明)



SWJP系列户外综合配电箱,是集计量、出线、无功补偿等多功能于-体达到户外综合配电装置,具有短路、过载、过电压、漏电保护等功能,体积小、外型美观、经济实用,安装于户外柱上变压器的电杆上,是城乡电网改造的新一代理想配电产品。

一、使用环境条件

环境温度:-25℃-+40℃℃空气相对湿度:日平均值不大于90%,月平均值不大于90%。海拔高度:不大于2000m。

安装在无剧烈震动和冲击、无腐蚀性气体的场所。


二、结构特点

SWJP箱体结构分立式和卧式,外壳采用2mm优质不锈钢板经多重折边工艺弯制(或采用蜂窝结构的不锈钢双夹层复合板,具有阻燃、环保、隔热防凝露等性能,采用特殊不锈钢焊接工艺,箱体成型后整体强度高,表面光洁如镜,

不留焊缝痕迹;内部安装梁(板)为热镀锌工艺处理,确保二十年内不锈蚀;箱体前后开门,便于用户操作和检修,门四周镶有高弹力耐老化密封胶条,每扇门均装有明暗两种门锁,明锁配有防堵防锈的遮雨罩;计量室全封闭带铅封装置;箱体侧面装有防雨防异物的进线电缆穿管,底部冲有通风孔和电缆出线孔,顶部设有通风道和丝网,具有防水、防锈、防尘、防异物的功能,防护等级:IP54。


三、订货须知

1、产品型号、数量。

2、产品结构型式(立式、卧式)。

3、主要元器件的型号、技术参数。

4、其它特殊要求。




四、外形尺寸

序号

名称

单位

   参数

1

变压器容量

KVA

   30~400

2

额定工作电压

V

   AC400

3

辅助回路工作电压

V

   AC220,AC380

4

额定频率

Hz

   50

5

额定电流

A

   ≤630

6

额定漏电动作电流

mA

   30~300可调

7

防护等级


   IP54


四、外形尺寸

序号

名称

单位

   参数

1

变压器容量

KVA

   30~400

2

额定工作电压

V

   AC400

3

辅助回路工作电压

V

   AC220,AC380

4

额定频率

Hz

   50

5

额定电流

A

   ≤630

6

额定漏电动作电流

mA

   30~300可调

7

防护等级


   IP54
