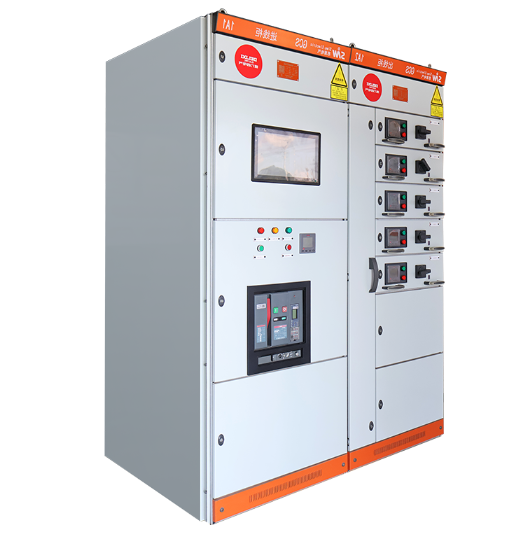

SWGCS型低压抽出式成套开关设备

SWGCS型低压抽出式成套开关设备是我公司为满足广大设计单位和电力用户的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关设备。

该产品目前已被电力用户广泛选用，适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压380V(400V)、(660V)，额定电流为6300A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

本产品符合:GB7251《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、IEC60349《低压成套开关设备和控制设备》标准。

1、正常使用条件

周围空气温度:-15℃~+40℃，日平均温度不得高于+35℃，超过时需根据实际情况降容运行。

海拔高度:不超过2500m。

相对湿度:最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度:如+20℃时为90%，应考虑到由于温度的变化可能会产生凝露的影响。

安装倾斜度不超过5度，且整组柜列相对平整(符合GBJ232-82标准)。

开关设备应安装在无剧烈振动和冲击以及不足以使电器元件受到不应有腐蚀的场所。

注:用户有特殊要求时，可以与本公司协商解决。

2、主电路方案

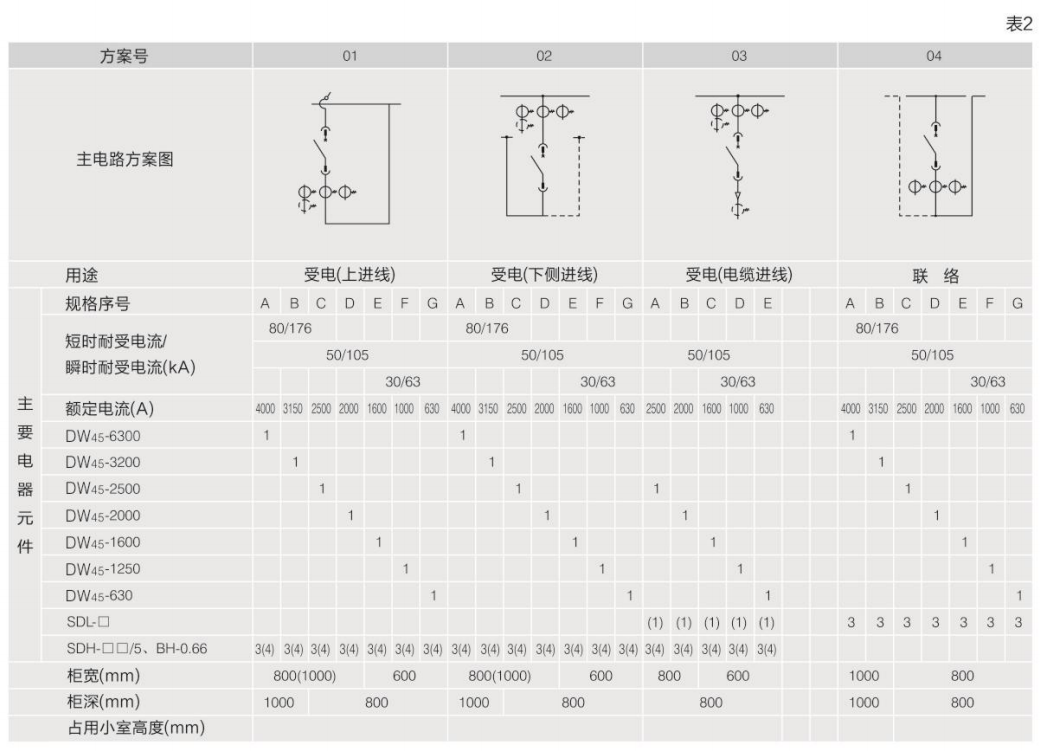

开关设备主电路方案共32组118个规格(见表2)，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。包括了发电、供用电和其它电力用户的需要，额定工作电流为6300A，适合2500kV及以下的配电变压器选用。此外，为适应供用电提高功率因数的需要而设计了电容器补偿柜;考虑综合投资的需要而设计了电抗器柜。

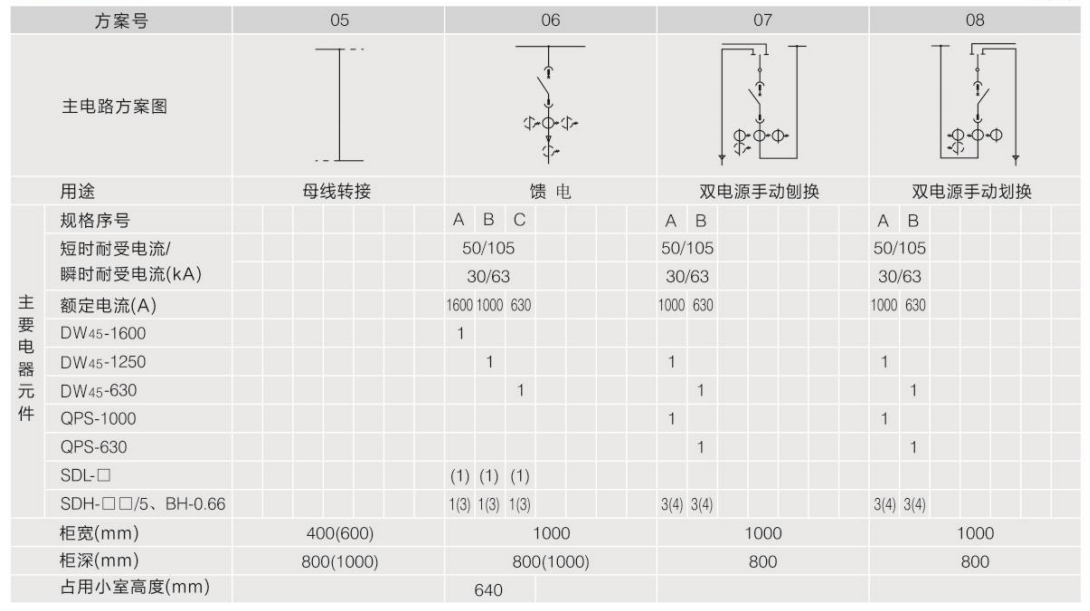

续表2

注:   1、NA1是主选断路器，也可选用其它性能更先进的进口F、MT系列断路器

2、01、02、04方案如PE+N线需进入电源柜时柜宽用括号内尺寸。

SDL、SDH是SWGCS柜专用电流互感器。

3. 功腱单元

a. 抽屉层高的模数为160mm.分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流400A及以下。

b. 抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功艟单元的抽屉具有良好的互换性。

c. 每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉其中一单元以上抽屉采用多动能后板。

d. 抽屉进出线根据电流大小采用不同片数的同一规格片式结构的接播件。

e. 单元抽屉与电缆室的转接采用背扳式结构ZJ-2型转接件。

f. 1单元及以上抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构ZJ1型转接件。

9. 抽屉面板具有分、合、试验，抽出等位置的明显标志。

h. 抽屉单元设有机械联锁装簹。

3.2 馈线柜和电动机控制柜设有专用的电缆隔室，功能单元室与电缆室内电线的连接通过转接件实现，既提高了电缆的使用可靠性，又极大地方便了用户对电缆的安装与维修。电缆隔室有二个宽度尺寸240mm和440mm可供选用，视电缆敲量，截面和用户对安装维修方便的要求而定.

3.3 考虑到干式变压器使用的普通性、安全性和油浸变压器的经济性，装置既可以方便地与干式变压器组成一个组列，也可以与油浸变压器低压。

3.4 以抽屉为主体，同时具有抽出式和固定分隔，可以混合组合，任意选用。3.8 开关设备按三相五线制和三相四线制设计，设计部门和用户可以方便地选用PE+N或PEN方式3.9 柜体的防护等级为IP30、IP40，也可按用户需要特殊制作。

4. 抽屉操作机构说明

CJ-5抽屉推进机构(以下简称机构)是采用螺旋轨迹沿定位件运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁井配有微动开关试验位置时可进行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活，性能可靠。
