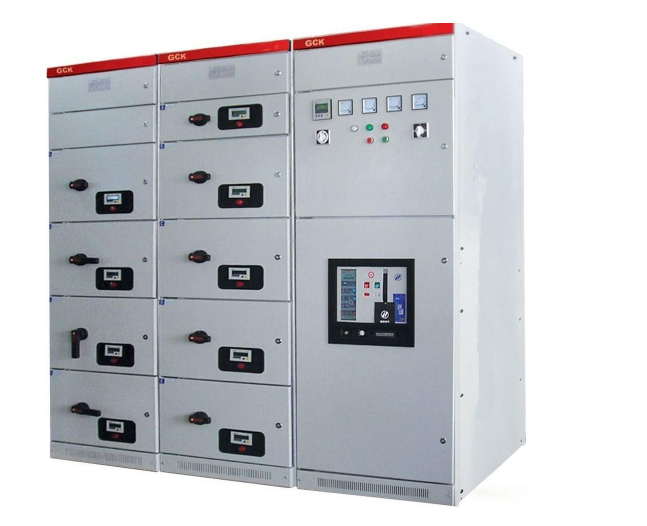

SWGCK型低压抽出式成套开关设备

一、适用范围

SWGCK(功能等同于或优于GCL)低压抽出式成套开关设备(以下简称“开关设备”)适用于额定工作电压380V，交流三相四线、三相五线系统，

作为电力系统的发电厂、变电站、工矿企业和高层建筑中受电、馈电、无功功率补偿、电能计量、照明及电动机集中控制之用。

本产品符合:GB7251.12-2013《低压成套开关设备和控制设备》、JB/T9661《低压抽出式开关设备》、《IEC60349低压成套开关设备和控制设备》标准。

二、正常使用条件

海拔高度:2500m及以下。

环境温度:-15℃~+40℃，日平均温度不高于+35℃。

相对湿度:在温度为+40℃时不超过50%;在温度较低时允许有较高的相对湿度，有可能偶然产生凝露;例如+20℃时为90%。

没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。

与垂直面倾斜不超过5°。

适用于以下温度的运输和储存过程，-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。

如上述使用条件不能满足时，应由用户在订货时向本公司提出协商解决。

三、主要技术参数

额定绝缘电压:660V、1000V。

额定工作电压:380V、660V。

辅助电路额定电压:AC 220V、380V、DC 110V、220V。

额定频率:50Hz~(60)HZ。

额定电流:水平母线≤6300A; 垂直母线630A、800A,1200A。

额定短时耐受电流:50、80kA/1s，中性母线30kA/1S。

额定峰值电流:105kAV0.1S，50k~0.1S。

功能单元(抽屉)分断能力:50kA(有效值)。

外壳防护等级:IP30、IP40。

母线设置:三相四线制、三相五线制。

操作方式:就地、远方、自动。

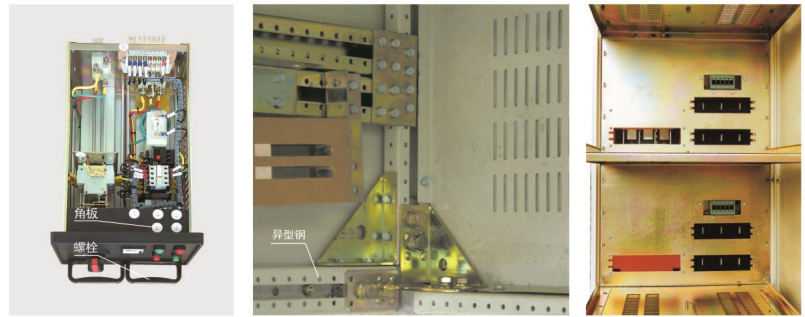

四、结构特点

SWGCK的基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。1 柜架

柜架采用C型材组装而成，柜架零件及专用配套零件由本公司配套供货，保证柜体的精度和质量。

1.1 零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。(模数E=20mm，下同)。

1.2 内部结构件采用镀锌处理。

1.3 柜体顶盖为可折卸式，拿掉顶盖可以看到柜顶的四角装有吊环，用于起吊和装运。

1.4 外部经磷化处理;然后采用静电环氧粉末喷涂。

1.5 柜架分成母线室、功能单元室、电缆室三个相互隔离区间，可防止事故扩散和便于带电维修。

主要技术参数

额定绝缘电压:660V、1000V。

额定工作电压:380V、660V。

辅助电路额定电压:AC 220V、380V、DC 110V、220V。

额定频率:50Hz~(60)HZ。

额定电流:水平母线≤6300A; 垂直母线630A、800A,1200A。

额定短时耐受电流:50、80kA/1s，中性母线30kA/1S。

额定峰值电流:105kAV0.1S，50k~0.1S。

功能单元(抽屉)分断能力:50kA(有效值)。

外壳防护等级:IP30、IP40。

母线设置:三相四线制、三相五线制。

操作方式:就地、远方、自动。

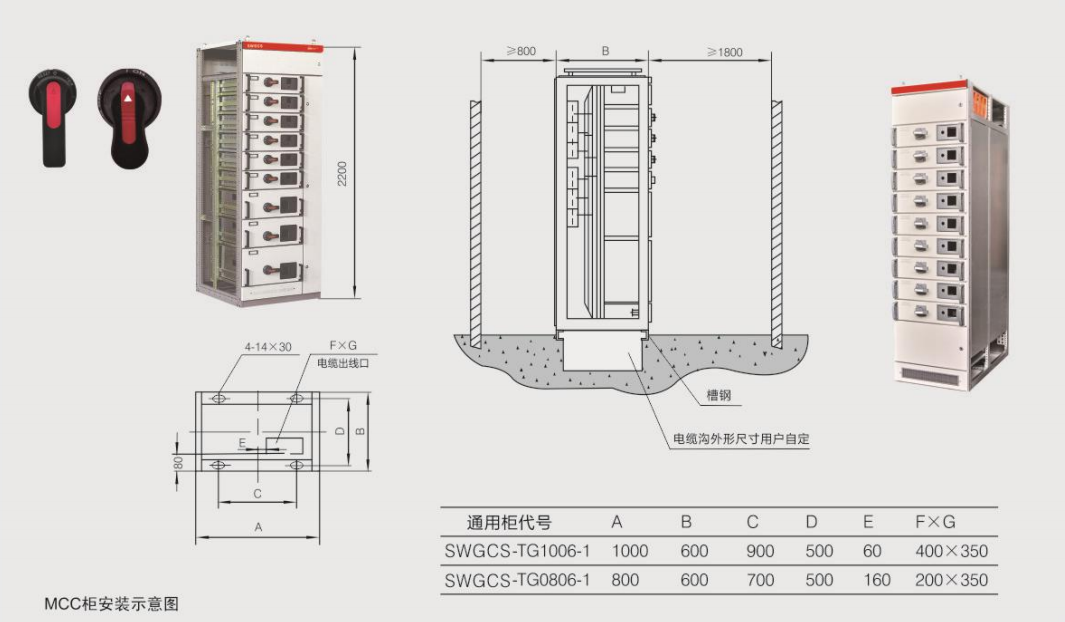

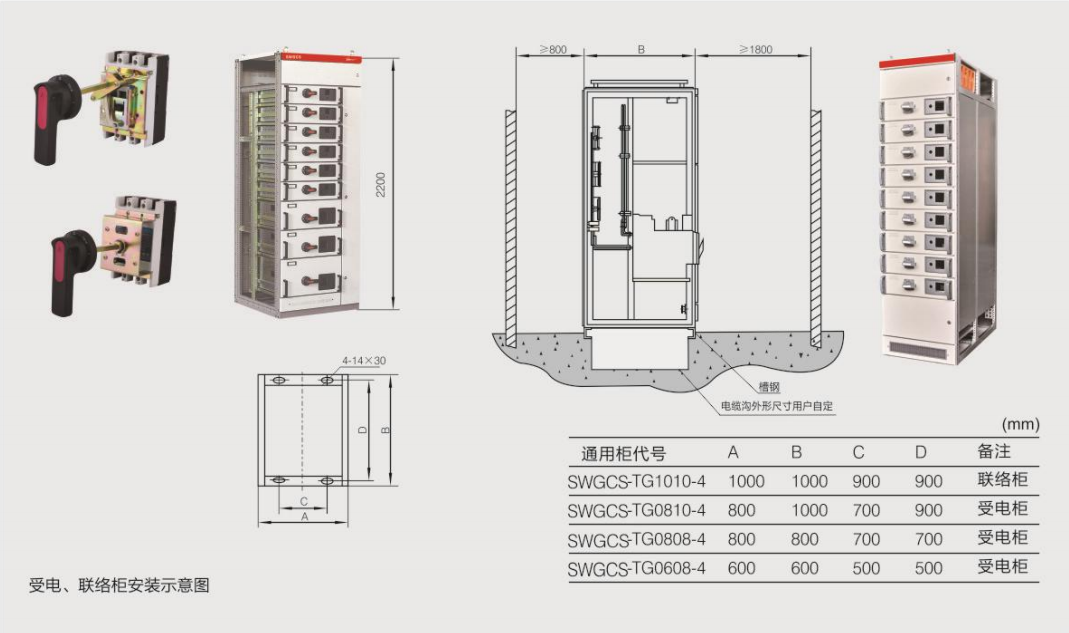

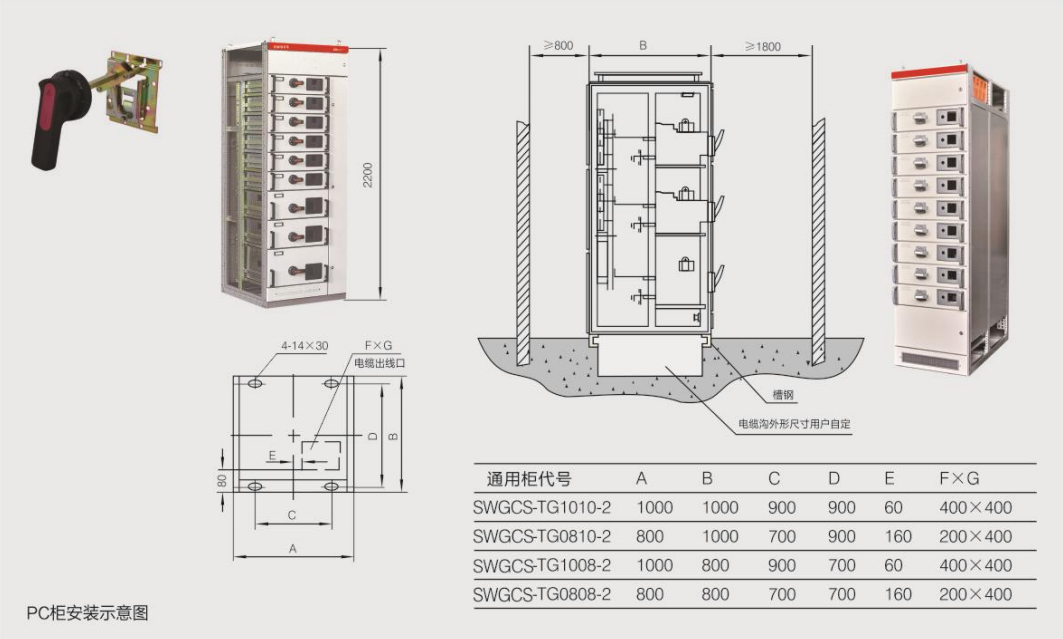

4、产品外形及安装尺寸
