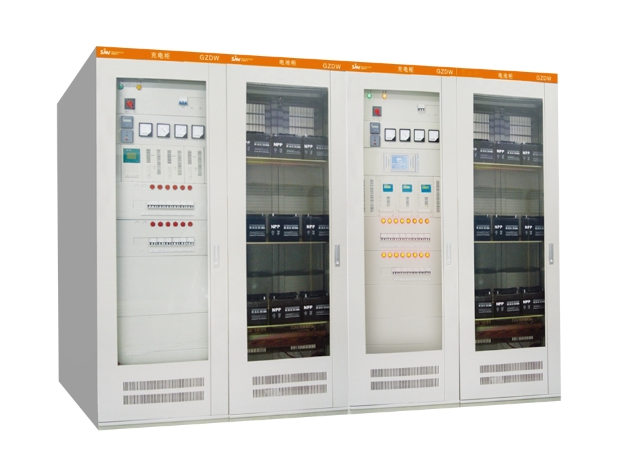

GZDW智能⾼频直流控制屏

一、产品概述

GZDW系列直流屏用镉镍电池、浮充电机、配置自动检测报警装置，具有使用寿命长、无污染、维护方便、电压稳定、超低内阻输出、承受大电流冲击及适应性强、可靠性高等特点，是一种较为理想的直流操作电源装置，可广泛应用于500KV及以下的变配电所及以下的电厂，也可应用于冶金、矿山、石油、广播电视、计算机房、地下铁道、高层建筑等部门，作为直流控制、信号电源、断电保护和断路器操作机构分合闸电源。本产品符合JB/T5777.4-2000《电力系统直流电源设备通用技术条件及安全要求》标准。

二、正常使用条件

环境温度:-50℃~+40℃，且24H内的平均温度不超过+36℃。

海拔高度:不超过2500m。

相对湿度:在周围空气温度为+40℃时不超过50%。

在较低温度下可以有较高的相对湿度(如:+20℃时为90%)，考虑到温度的变化允许产生适度的凝露设备安装时与垂直面的倾斜度应不超过5°。设备应安装在无剧烈震动、无冲击及无腐蚀的场所。

三、订货须知(订货时须注明)

1.主电路方案编号、用途、单线系统图、排列图和配电室平面布置图等。

2.辅助回路接线原理图、端子排列图。

3.开关设备内的电器元件的型号、规格、数量。

4.开关设备控制、测量及保护功能的要求以及其他闭锁和自动装置的要求。

5.如开关设备之间或进线柜需要母线桥连接，应提供母线桥的额定载流量，母线桥的跨度，距地高度等具体要求数。

6.需要附件、备件时，应提出种类和数量。

7.开关设备使用在特殊环境条件，其他特殊要求应在订货时详细说明。

四、产品特点

微机控制的双路交流输入可自动转换。

交流输入过欠压，过流，缺相缺零自动检测，显示和报警保护。充电和浮充电装置采用智能高频开关整流器模块，N+1冗余相合，自动均流，并可以带电插拔。蓊电池均充和浮充过程自动转换，并可按照电脑设置的正常运行。电网解列、恢复送电等程序实现蓄电池智能均浮充管理。在微机控制装置故障或发出错误控制指令时，充电模块进入自主工作状态，输出电压为出厂设定的安全电压，确保系统运行的可靠性。智能四遥系统针对交流输入、直流输出、电池回路以及扩充的环境监测提供详细的通讯协议，并具备与变电站综合自动化系统通讯的智能接口。

技术参数
