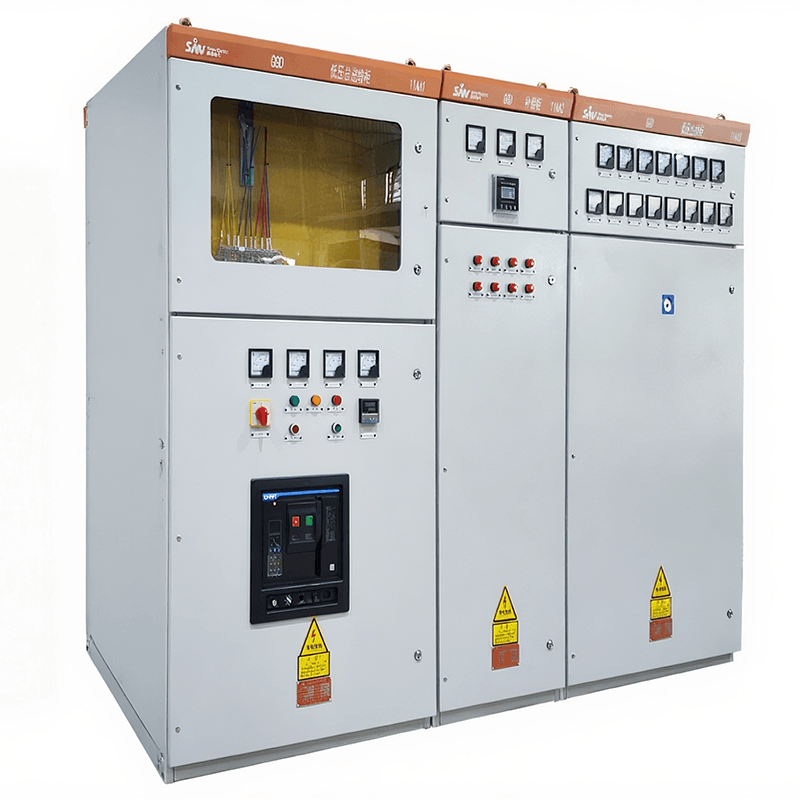

SWGGD低压成套开关设备

SWGGD型低压固定式成套开关设备适用于发电厂、变电所、工矿企业等电力用户作为交流50Hz，额定工作电压380V，额定电流至6300A的配电系统中作为动力，

照明及配电设备的电能转换、分配与控制之用。该产品分断能力高，额定短时耐受电流达50KA路方案灵活、组合方便、实用性强、结构新颖等特点。

该产品是我国组装式、固定面板开关柜的代表产品之一。本产品符合:GB7251.12-2013《低压成套开关设备和控制设备》、IEC60349《低压成套开关设备和控制设备》等标准。

一、正常使用条件

环境温度:-50℃~+40℃，且24H内的平均温度不超过+36℃。

海拔高度:不超过2500m。

相对湿度:在周围空气温度为+40℃时不超过50%。在较低温度下可以有较高的相对湿度(如:+20℃时为90%)，考虑到温度的变化允许产生适度的凝露设备安装时与垂直面的倾斜度应不超过5°。

设备应安装在无剧烈震动、无冲击及无腐蚀的场所。注:如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。

二、辅助电路方案

辅助电路的设计分供用电方案和发电厂方案两部分。

三、主母线

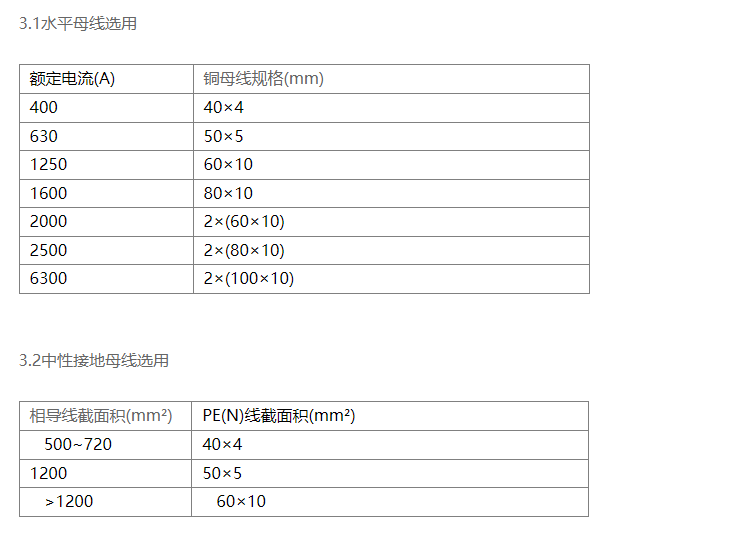

额定电流在1500A及以下时采用单铜排母线。额定电流大于1500A时采用双铜排母线。母线的搭接面均采用塘锡工艺处理。

SWGGD柜主要采用国内已能批量生产的电器元件。如DW17、D220、DW15等，柜架断路器也可选用DW45、CW1、AE、M、F等，塑壳断路器选用D2253、TM30、NS等国内外较先进的电器元件。

HD13BX和HS13BX型旋转操作式刀开关是专为满足SWGGD柜独特结构的需要而设计的专用元件，它改变了机构的操作方式，保留了老产品的优点，是一种实用新型的电器元件。

如设计部门根据用户需要，选用性能更优良，技术更先进的新型电器元件时，因SWGGD柜具有良好的安装灵活性，一般不会因更新电器元件造成制造和安装方面的困难。

d.为进一步提高电路的动稳定能力，SWGGD柜的母线支撑采用专用的ZMJ型组合式母线夹和绝缘支撑件。母线夹由高强度、高阻燃型PPO复合材料热塑成型，绝缘强度高、自熄性能好，结构独特，只需调整积木式间块即可方便地组合成单母线或双母线夹。绝缘支撑是套筒式模压结构，成本低、强度高、解决了老产品爬电距离不够的缺陷。

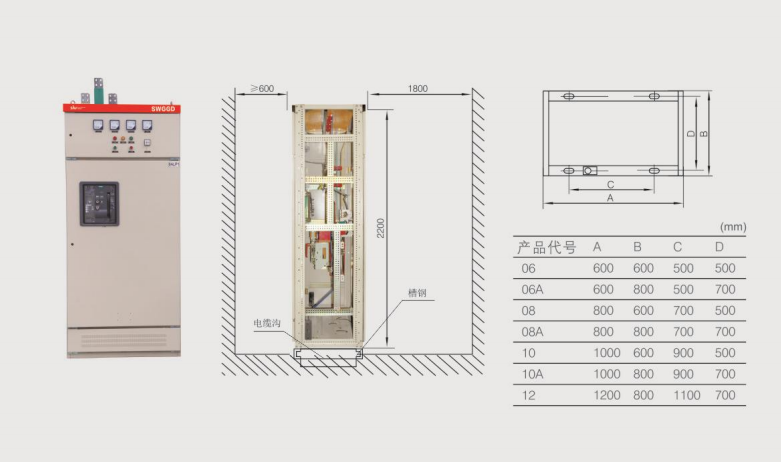

四、结构特点

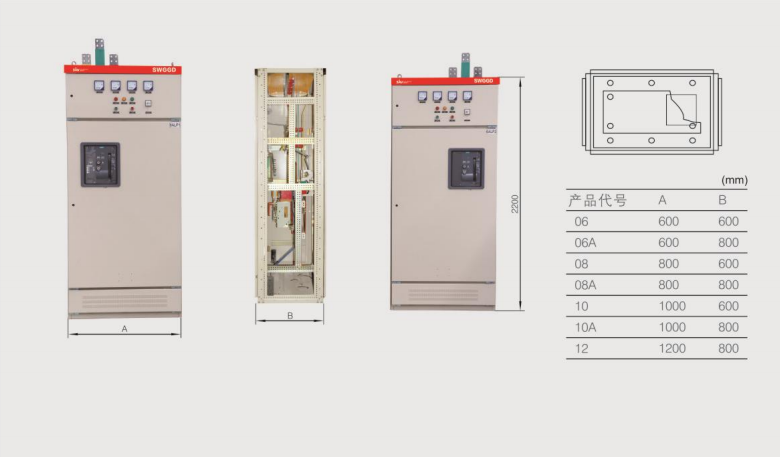

1、SWGGD型交流低压配电成套开关设备的柜体采用通用柜的形式，框架用C型材组装而成，框架零件及专用配套零件由本公司生产配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模数的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。

2、SWGGD柜设计时充分考虑到柜体运行中的散热问题。在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。

3、SWGGD柜按照现代工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方。

4、柜门用转轴式活动铰链与构架相连、安装、拆卸方便。门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定的压缩行程。能防止门与柜体直接碰撞，也提高了门的防护等级。

5、装有电器元件的仪表门用多股软锕线与框架相连。柜内的安装件与框架间用滚花垫圈连接，整柜构成完整的接地保护系统。

6、柜体表面采用高压静电喷塑粉工艺处理。具有附着力强，质盛好。整柜呈亚光色调，避免了眩光效应，给值班人员创造了较舒适的视觉环境。

7、柜体的项盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。

8、柜体的防护等级为IP30.用户也可根据使用环境的要求在IP20-P30之间选择。
