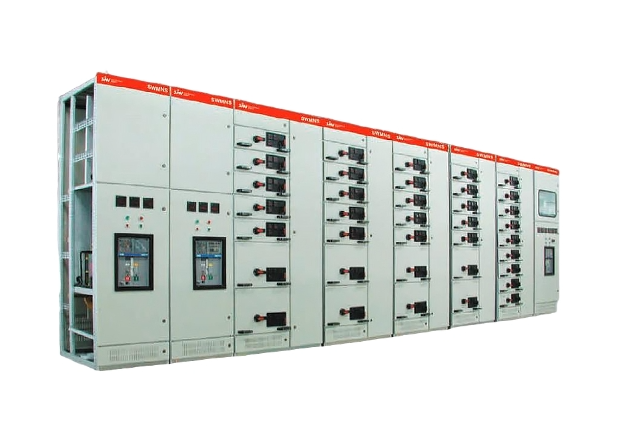

SWMNS型低压抽出式成套开关设备

SWMNS型低压抽出式成套开关设备是一种模块化、多功能的低压配电柜。应用于冶金、石油、化工、工矿企业及基础设施等领域中所有需要高可靠性场合的低压系统:配电和电动机控制系统。SWMNS采用的柜体结构具有高度的灵活性。

根据客户的需要或不同的使用场合，柜体内可安装多种型号及规格的元器件;根据小同的用电设备，多种类型的馈电单元可以安装在同一列柜或同一台柜中。如:馈电回路与电动机控制回路可混装在一起,SWMNS是一种全系列的低压开关柜，可以满足您全方位的需求。适用于6300A以下的所有低压系统。SWMNS可以提供高水准的可靠性和安全性;人性化的设计，加强了对人身和设备安全所需的保护。SWVMNS为全组装式结构，其特有的型材结构及连接方式以及对各种元器件的兼容性，可满足苛刻工期及供电连续性的要求。执行标准:IEC60349、GB7251.12-2013。

一、正常使用条件

应用场合:配电、电动机控制。

执行标准:IEC 60349、GB7251.12-2013。

环境温度:-5℃~40℃。

环境相对湿度:40℃时不超过50%，在较低温度时，允许有较高的相对湿度，有可能偶然产生凝露(如:20℃时为90%)。

安装地点:室内。

海拔高度:≤2500m。

如果上述条件不能满足时应由用户在订货时向制造厂提出。无经常性的剧烈振动场所。

超过GB3906规定的正常条件下使用，由用户和制造厂协商。

二、结构特点

为了有利于设备的安装及现场施工，在配电柜中设有专用的电缆通道，并附有相应的电缆固定件。

抽屉单元各个位置定位准确、指示清楚，且在各位置分别可用最多3把挂锁进行锁定。

特殊的型材结构及连接方式保证了柜体的强度。

抽屉单元采用触头导线直接与“L"型垂直母线活动插接，简单、可靠。

独特的3节式导轨，使抽屉进出更加灵活方便，并且在抽屉单元不脱离柜体的情况下就可以对内部元件及接线检修、维护或更换。

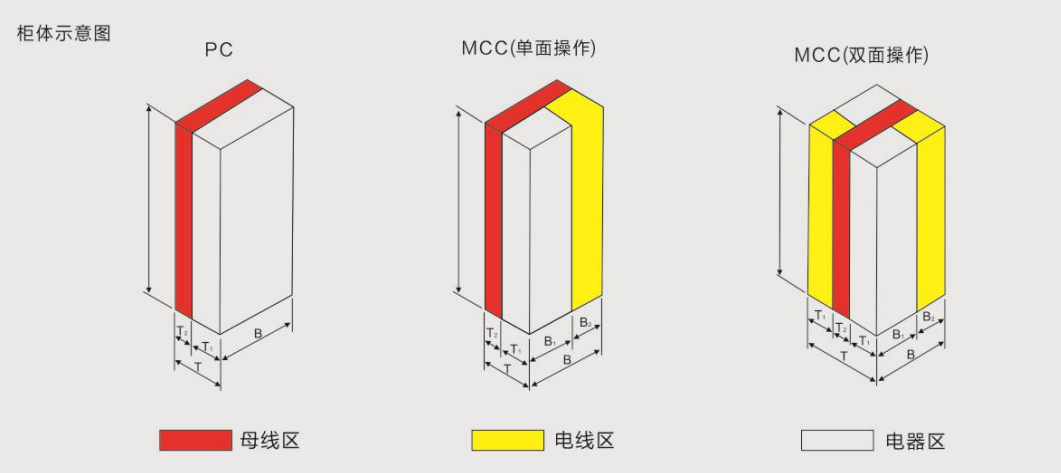

三、配电柜内区域的划分

根据各部分功能的不同，配电柜可划分为4个独立的隔室。

水平母线室(位于柜后或柜顶的一个独立隔室)

前出线时水平母线置于柜后。

水平母线也置于柜顶。

垂直母线室(位于柜后左侧的一个独立隔室)。

垂直母线采用“L”型母线，置于专用的全封闭功能板中，不仅保证了垂直母线的稳定性，并且在抽屉单元抽出后其带电部分的防护等级可达IP20。

功能单元室(位于柜前左侧的各个独立隔室)抽屉单元或固定分隔单元。

电缆室

前出线时位于柜前右侧;后出线时位于柜后右侧。

四、结构及特性

1. 骨架

柜体骨架采用特殊的C型材(模数为25mm)，采用三通连接，通过锁紧自攻螺钉和高强度螺栓紧固、组装而成。该型材具有多种规格和尺寸，可以根据不同柜型或实际需要，按相应模数组合成不同规格的柜架。

柜体采用2mm冷轧钢板或进口敷铝锌板制作。

2.外壳

根据柜体结构及实际需要，在柜体骨架上可安装多种类型的面板进行防护。2.1 柜前

a.透明的玻璃门

b.普通门板

C.抽屉面板

d.通风门2.2 柜后

a.柜后开门

b.靠墙安装的柜体柜后采用封板，直接用螺丝进行固定

2.3 柜侧:用螺丝固定的侧板

2.4 柜顶

a.顶盖板(开通风孔，上出线时根据电缆大小配相应的出线环或法兰板)

2.5 柜底:底盖板(根据电缆大小配相应的出线环或法兰板)

2.6 柜与柜之间，采用完整的隔板进行分隔

3. 柜体组合形式

3.1 抽屉柜(MCC)

a.抽屉柜是由抽屉、柜体骨架及相关组件构成，电气元件均固定安装在抽屉内。抽屉单元标准规格有8E14、8E/2、8E、16E、24E(E=25mm)五个规格，相同规格抽屉可以方便地互换。b.抽屉的额定电流至400A，每台装置可以配置9个8E单元抽屉，最多可以组合成36个回路(8E/4)0c.主要用于电动机控制回路，也可用作配电。3.2固定柜

此类柜型主要用作进线柜、联络柜、电容补偿柜、变频器柜、软起动柜等。

3.3 混装柜a.抽屉单元与固定单元可混合装于一个柜架中。可根据模数按8E为一个单元进行组合。b.可用于电回路与电动机控制回路均有的场合。3.4 固定分隔柜

a.各回路单元间相互隔离，采用插入式或抽出式断路器以保证设备维护及检修的方便。
