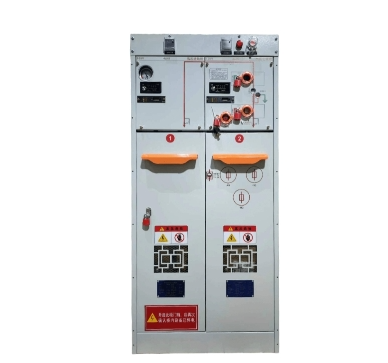

HXGN - 12 SF6全绝缘开关设备

一、产品概述

HXGN - 12 SF6全绝缘开关设备是一款专门为中压配电系统设计的先进开关设备。它以负荷开关、负荷开关 - 熔断器组合电器、隔离开关 - 断路器等主开关构成各功能单元和密封气箱，凭借其独特的设计和卓越的性能，在中压配电领域发挥着重要作用。

二、产品结构特点

（一）全绝缘设计该开关柜将所有高压带电部分，如负荷开关、接地开关、母线等，全部密封在充有低压力SF6气体的不锈钢箱体内。

这种全绝缘设计具有多重优势：

1. 安全性高：避免了操作人员与高压带电部分的直接接触，大大降低了触电风险，保障了人员安全。同时，也减少了外界环境因素（如灰尘、湿气、小动物等）对高压带电部分的影响，提高了设备的运行可靠性。

2. 防护等级高：不锈钢箱体具有良好的防护性能，能够有效抵御恶劣的自然环境和人为破坏，延长设备的使用寿命。

（二）灭弧介质采用SF6作为灭弧介质。SF6气体具有优异的绝缘和灭弧性能，能够在短时间内熄灭电弧，减少电弧对设备的损害，提高开关设备的开断能力和使用寿命。与传统的灭弧介质相比，SF6气体的灭弧速度更快、效果更好，能够有效保障设备的安全运行。

（三）操动机构采用电动或手动储能弹簧操动机构。这种操动机构具有以下特点：

1. 操作灵活：用户可以根据实际情况选择电动或手动操作方式，满足不同的使用需求。在停电或紧急情况下，手动操作方式可以确保设备的正常操作。2. 可靠性高：弹簧操动机构具有结构简单、动作可靠、维护方便等优点，能够保证开关设备的稳定运行。

（四）母线扩展其母线通过母线连接器可以在左右方向任意扩展。这一设计使得开关柜具有很强的灵活性和扩展性，用户可以根据实际的配电需求，方便地增加或减少开关柜的数量，实现不同的配电方案。同时，母线连接器的连接方式可靠，能够保证母线的电气性能和机械性能。

三、产品功能特点

（一）模块化设计开关柜为模块化结构，每个功能单元都是独立的模块。这种设计具有以下优点：

1. 安装方便：模块化设计使得开关柜的安装更加简单快捷，减少了安装时间和成本。同时，也便于现场调试和维护。

2. 组合灵活：用户可以根据不同的设计方案，任意排列各个功能单元，完成不同的配电任务。这种灵活性使得开关柜能够适应各种复杂的配电需求。

（二）适用于中压配电系统该开关柜适用于中压配电系统，能够满足中压电网的各种配电要求。它可以广泛应用于城市电网、工业企业、商业中心、住宅小区等场所，为用户提供安全、可靠、高效的配电解决方案。

四、产品应用场景

（一）城市电网在城市电网中，HXGN - 12 SF6全绝缘开关设备可以用于变电站的进出线开关柜、环网柜等，实现对电能的分配和控制。其全绝缘设计和高可靠性能够适应城市电网复杂的运行环境，保障城市居民的用电安全。

（二）工业企业在工业企业中，该开关柜可以用于工厂的配电室、车间的配电箱等，为工业生产提供稳定的电力供应。其模块化设计和扩展性能够满足工业企业不断发展的用电需求。

（三）商业中心和住宅小区在商业中心和住宅小区中，HXGN - 12 SF6全绝缘开关设备可以用于配电房的开关柜，为商业活动和居民生活提供可靠的电力保障。其安全、美观的特点能够与商业中心和住宅小区的环境相协调。

五、产品技术参数

（一）额定电压12kV

（二）额定电流根据不同的型号和配置，额定电流一般在630A - 1250A之间。

（三）额定短路开断电流一般为20kA - 25kA。

（四）SF6气体压力一般为0.02MPa - 0.04MPa。

六、产品维护与保养

（一）定期检查定期对开关柜进行检查，包括外观检查、电气性能检查、机械性能检查等。检查内容包括箱体是否有损坏、变形，各连接部位是否松动，SF6气体压力是否正常等。

（二）SF6气体检测定期检测SF6气体的含水量和纯度，确保SF6气体的性能符合要求。如果SF6气体的含水量或纯度不符合要求，应及时进行处理。

（三）操动机构维护定期对操动机构进行维护，包括清洁、润滑、调整等。检查操动机构的动作是否灵活、可靠，弹簧是否有疲劳、变形等情况。

（四）母线检查定期检查母线的连接部位是否松动、发热，母线的绝缘性能是否良好。如果发现问题，应及时进行处理。

HXGN-12 SF6全绝缘开关设备以其全绝缘设计、优异的灭弧性能、灵活的操动机构和扩展性等特点，成为中压配电系统中的理想选择。它能够为用户提供安全、可靠、高效的配电解决方案，广泛应用于各种领域。同时，用户在使用过程中应注意对设备进行定期维护和保养，以确保设备的正常运行和使用寿命。
